7.下列说法正确的是 （ ）
A.教室里的照明灯和空调是并联的
B.夜晚成千只点亮的灯泡映出高大建筑物的轮廓，这些灯泡都是串联的
C.一条大街上的路灯总是同时亮，同时灭，它们一定都是串联的
D.十字路口的红绿灯中，三个不同颜色的灯泡是串联的

答案： A　解析:教室里的照明灯和空调工作时互不影响，是并联的，故A正确;夜晚成千只点亮的灯泡映出高大建筑物的轮廓，其中一盏灯泡不亮时，其他灯泡仍然能发光，因此这些灯泡都是并联的，故B错误;一条大街上的路灯总是同时亮，同时灭，但如果一只损坏其余的还可以继续工作，因此各路灯是并联的，故C 错误;十字路口的红绿灯中，三个不同颜色的灯泡工作时互不影响，是并联的，故D错误。

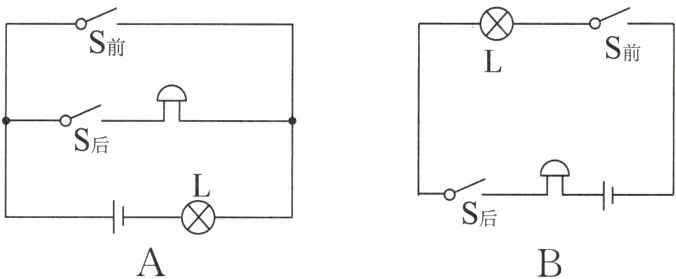

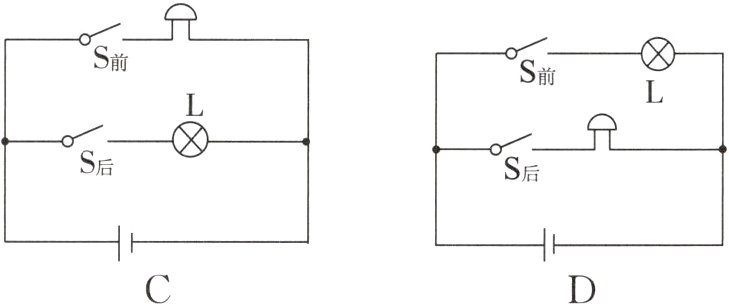

8.(2023·扬州)物流仓库值班室，当前门来人时灯亮，后门来人时电铃响。下列电路设计符合要求的是 （ ）

答案： D　解析:由题知，前门来人按下开关时灯亮，后门来人按下开关时，电铃响，说明两用电器互不影响、能独立工作，即电灯和电铃应并联，且前门开关控制电灯、后门开关控制电铃，由电路图可知，只有D符合题意。

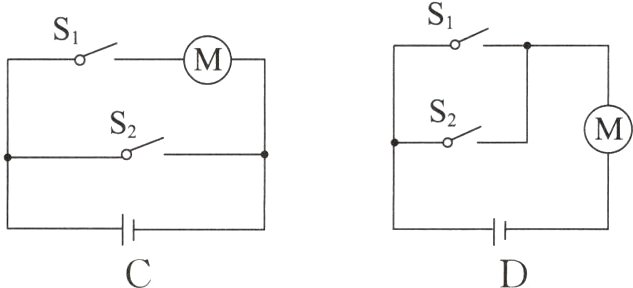

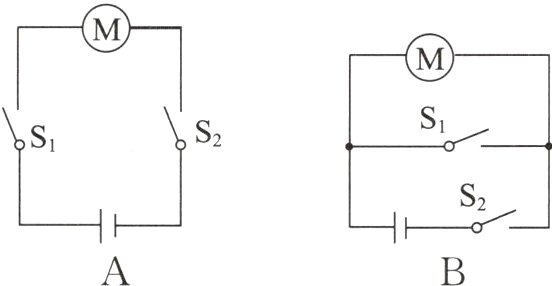

9.(2023·自贡)在富顺高铁站的自动检票闸机口，乘客需刷身份证，同时进行人脸识别，两个信息都符合后闸机门(电动机)才自动打开，检票通过。身份证和人脸识别系统都相当于开关，信息符合后开关自动闭合。下列电路中，符合上述要求的是 （ ）

答案： A　解析:根据题意可知，只有在两个开关都闭合的情况下，闸机门才自动打开，这说明两个开关相互影响，是串联的，然后与电动机串联，故A正确。

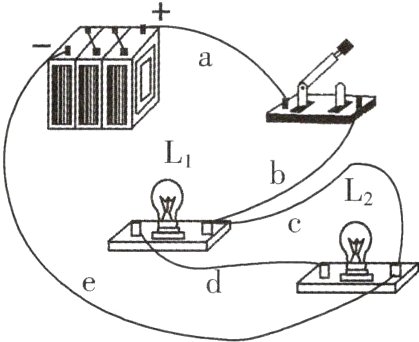

10.在连接电路时，若发现有连接错误，不少同学惯于将电路全部拆散，重新连接。其实，有时只要思考一下，拆除或改接某些导线就能解决问题，某同学连接的电路如图所示。

(1)如果闭合开关，将出现________(选填“通路”“断路”或“短路”)现象。
(2)对于这个电路，只须拆除导线________(选填“a”“b”“c”或“d”)，就能成为一个正确的串联电路。
(3)对于这个电路还可以只改动导线________(选填“a”“b”“c”或“d”)，就能成为一个正确的并联电路。请你在需改动的导线上画“×”，并将正确的导线画出来。

答案：

(1)短路　
(2)c　　
(3)b　如图所示。

解析:
(1)由实物图可知，闭合开关后，电流经导线a、开关、导线b、导线c、导线e回到电源的负极，会形成电源短路。
(2)只须拆除导线c,两个灯泡就首尾相连接入电路，成为串联电路。
(3)将与开关连接的b导线移到灯泡L₁左端的接线柱上，此时两灯并联。

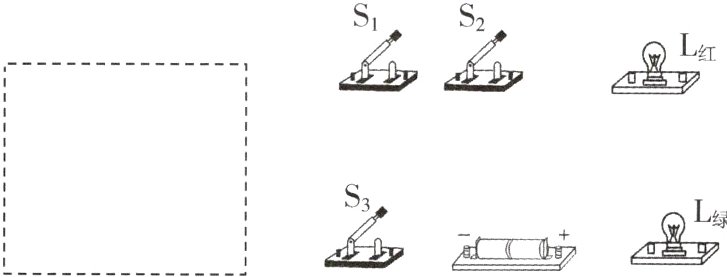

11.(跨学科实践)某保密室有三道门，关上一道门相当于闭合一个开关。只要有一道门没有关上，红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄灭，只有绿灯会发光。请设计出符合要求的电路图画在虚线框内，并根据所设计的电路图在下图中用笔画线代替导线将实物连接成符合要求的电路。(要求：连线不能交叉，线头接在接线柱上)

答案：

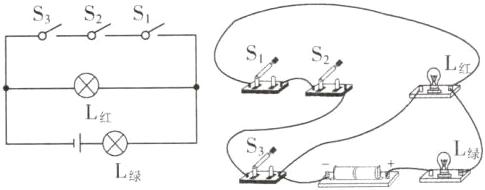

如图所示。

解析:指示灯与电源组成通路时指示灯亮，电路是断路或灯被短接时灯熄灭。根据题意可知，当三道门都关上即三个开关都闭合时，红灯会熄灭，绿灯会发光，此时红灯被短接、绿灯接通，三个开关相互影响，三个开关应该是串联后再与红灯并联。
