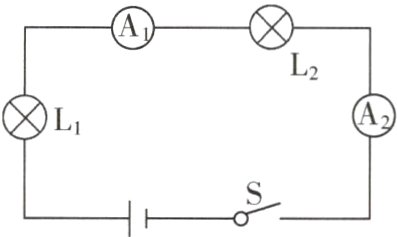

1.（开放性试题）在“用电流表测电流”的实验中，小王同学设计的电路如图所示，闭合开关后，发现电流表A₁的示数比电流表A₂的示数要大一些。于是他猜想：当电流通过灯泡时，由于灯泡要消耗电能，所以电流在流动过程中将逐渐变小。

（1）小王同学的猜想是________（选填“正确”或“错误”）的，你判断的依据是________________________。
（2）你认为造成上述现象的原因可能是______________________________（填一条即可）。

答案：
(1)错误　串联电路中各处电流相等
(2)在电路未接通前，某个电流表的指针不在零刻度线处

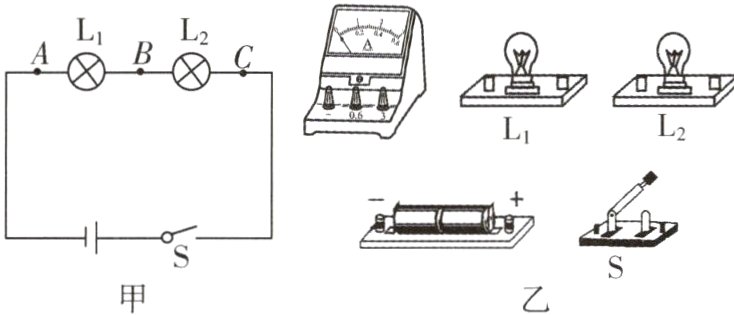

2.某同学在探究“串联电路的电流特点”时，将两个规格不同的小灯泡L₁、L₂串联起来，实验电路图如图甲所示。

（1）根据实验电路图，用笔画线将图乙中的实物图连接起来，且使电流表测A处电流。
（2）该同学连接好电路后，用开关“试触”时观察到电流表指针迅速偏转到零刻度线左侧，则他连接的电路存在的问题是____________。
（3）正确连接电路后，闭合开关S，发现灯L₁不发光，灯L₂发光。该同学猜想可能是灯L₁被短接了。他拿来一根导线进行检验，根据看到的现象判断出他的猜想是错误的。请写出他检验时的做法及观察到的现象。
做法：______________________________。
现象：______________________________。

答案：

(1)如图所示。
　　　　
(2)电流表正负接线柱接反了
(3)将一根导线接在L₂两端　观察到L₁发光了

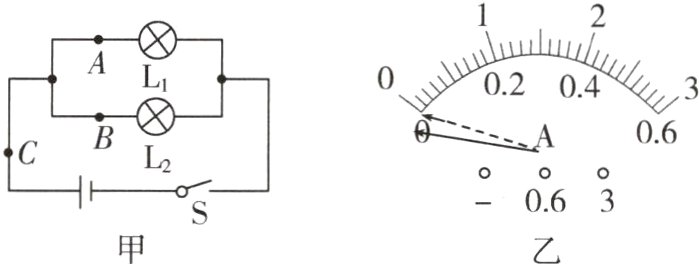

3.小明在探究并联电路的电流规律实验中，图甲是他设计的实验电路图。

（1）小明连接完最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，他没有________。

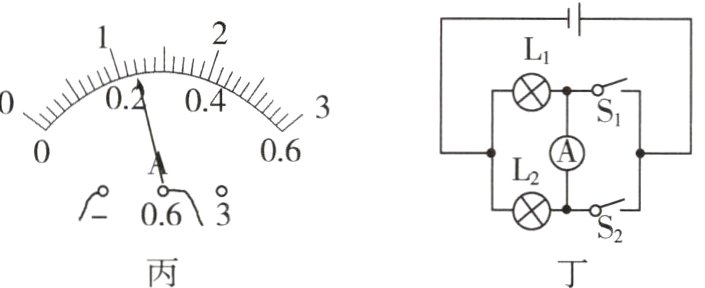

（2）他先将电流表接入A处，闭合开关后，发现电流表的指针偏转如图乙所示，原因是电流表________________________；排除故障后，电流表的示数如图丙所示，则电流表的示数是________A。
（3）小明将电流表分别接入A、B、C三处，测出一组数据并记录在表格中，立即得出了并联电路的电流规律。实验的改进措施是______________________________。
（4）小明又利用器材设计了如图丁所示的电路，在不拆电路的情况下，只通过控制开关，就能直接测量L₁和L₂的电流大小，他的方案________（选填“可行”或“不可行”），理由是______________________________。

答案：
(1)断开开关　
(2)正负接线柱接反了　0.24
(3)换用不同规格的灯泡测量多组数据
(4)不可行　其中一次测量中，电流表的指针会反向偏转
