1.（教材P80实验改编）小明同学在用伏安法测电阻的实验中：
（1）在连接电路时，开关S应处于______状态；滑动变阻器的滑片P应放在______的位置。

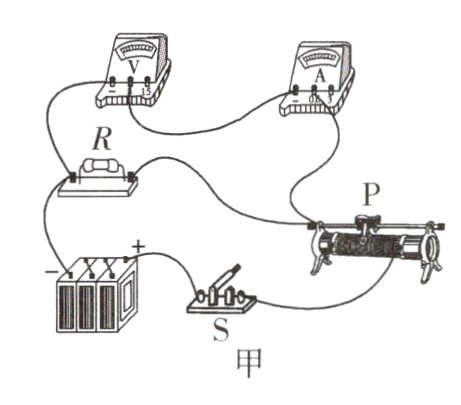

（2）小明同学连接了如图甲所示的电路，闭合开关，电流表______示数，电压表______示数。（均选填“有”或“无”）

（3）他仔细检查电路，发现有一根导线连接错误，请你在图甲中错误的导线上画“×”，并用笔画线代替导线画出正确连接的导线。
（4）正确连接电路后，闭合开关，调节滑动变阻器滑片P，当电压表的示数为2V时，观察到电流表示数如图乙所示，他记下数据并算出电阻R的阻值为______Ω 。
（5）同组小斌同学继续移动滑片P，进行了多次测量，其目的是______。（填选项前字母）
A.计算电阻的平均值从而减小实验误差
B.避免实验出现偶然性和片面性的结果

答案：

(1)断开　阻值最大　
(2)无　有
(3)如图所示。
　　　　
(4)10　　
(5)A

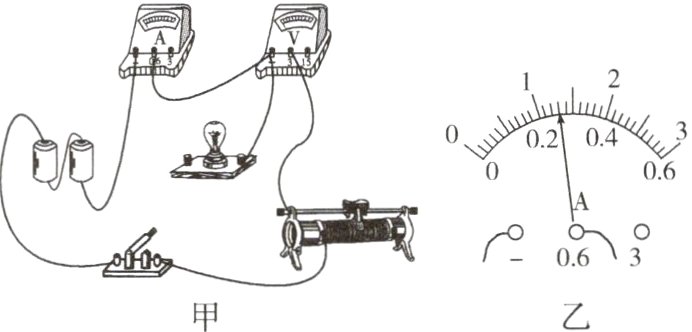

2.（教材P81想想做做改编）小明做“测量小灯泡的电阻”实验时，使用的小灯泡正常发光时的电压为2.5V，电源电压为3V。小明现已连接了部分电路，如图甲所示。

（1）请用笔画线代替导线，将图甲中的电路连接完整。
（2）碰接电路的最后一根导线时，灯泡立即发光，而且很亮，则连接电路时存在的不规范或不妥当之处是①__________________;②____。
（3）闭合开关，滑片向右滑动时，电压表的示数将________（选填“变大”或“变小”）。
（4）当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡正常发光时通过它的电流为________A，灯丝的电阻为________Ω。（电阻的计算结果保留一位小数）

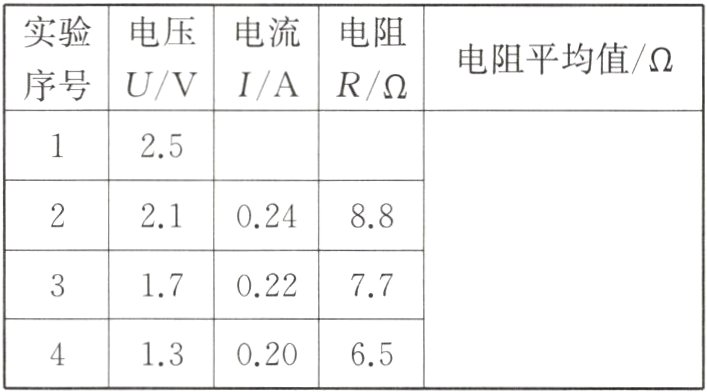

（5）小明的实验记录和有关计算如表所示。
从表格设计看，小明计划把四次电阻的平均值作为小灯泡的电阻值。他认为这样可以减小误差，你认为小明的做法是________（选填“正确”或“错误”）的。从表中数据看，不同电压下小灯泡的电阻值不同，这是灯丝电阻受________影响导致的。

答案：

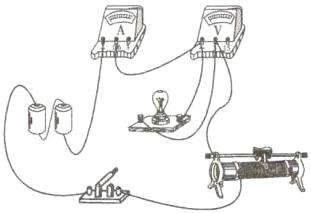

(1)如图所示。
　　　　
(2)①连接电路时开关没有断开　②滑动变阻器滑片没有移到最大阻值处
(3)变小　
(4)0.26　9.6　
(5)错误　温度
　解析:
(5)由表中数据可知，不同电压下小灯泡的电阻值不同，这是灯丝电阻受温度影响导致的，因此不能把四次电阻的平均值作为小灯泡的电阻值。
　易错提醒
　注意:小灯泡的电阻随温度的升高而增大，多次测量是为了寻找普遍规律，而不是为了求小灯泡电阻的平均值。

3.小明在“用电流表、电压表测电阻”的实验中，除了一只待测电阻，实验室还提供了电流表和电压表各一个、电源一个(6V)、滑动变阻器一个、开关一个和若干根导线等器件。
（1）本实验的目的是会用______法测电阻，要求多次测量，求电阻的平均值。
（2）请你选用实验室提供的这些器材，在图甲的方框内，画出本实验的电路图。
　　
（3）依据图甲设计的电路图，说出在本实验中增大待测电阻两端电压的方法：______。

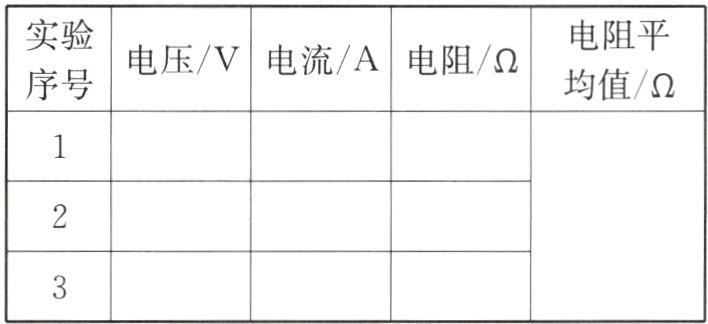

（4）若某实验小组在实验中，连接电路正确，实验步骤正确。但是在记录数据时随意将数据记录在了一张白纸上，如图乙所示。请帮助该组同学将数据填入表格中，并完成对应数据处理。（计算电阻时，精确到0.1Ω）

答案：

(1)伏安　
(2)如图所示。
　　　　　
(3)减小滑动变阻器接入电路的电阻
(4)
实验序号 电压/V 电流/A 电阻/Ω 电阻平均值/Ω
1 1.0 0.10 10.0 10.4
2 3.0 0.28 10.7
3 5.0 0.48 10.4
解析:
(1)根据实验器材有电流表和电压表并结合欧姆定律可知，本实验的目的是会用伏安法测电阻。
(2)在实验电路中，电压表与待测电阻并联，电流表与待测电阻、滑动变阻器串联。
(3)根据串联电路电压关系可知，减小滑动变阻器两端的电压可以增大待测电阻两端的电压，因此方法是减小滑动变阻器接入电路的电阻。
(4)根据$I = \frac{U}{R}$可知，对于同一段导体来说，其两端的电压越大，电流越大，根据题意可知大的三个数值为电压，小的三个数值为电流，其对应关系为5.0 V—0.48 A、3.0 V—0.28 A、1.0 V—0.10 A；根据$R = \frac{U}{I}$可得，$R_1 = \frac{U_1}{I_1} = \frac{1.0\ V}{0.10\ A} = 10.0\ \Omega$，$R_2 = \frac{U_2}{I_2} = \frac{3.0\ V}{0.28\ A} = 10.7\ \Omega$，$R_3 = \frac{U_3}{I_3} = \frac{5.0\ V}{0.48\ A} = 10.4\ \Omega$，电阻平均值$R = \frac{R_1 + R_2 + R_3}{3} = \frac{10.0\ \Omega + 10.7\ \Omega + 10.4\ \Omega}{3} = 10.4\ \Omega$。
