《2024年智学酷提优精练九年级物理全一册人教版广东专版》

1.“珍爱生命，安全用电”是公民日常生活中必备的安全意识。我国家庭电路的电压是______V；在家庭电路中，为了防止触电，必须把用电器的开关连接在______线上；当发现家用电器或电线失火时，必须先______电源，然后再救火。

答案： 220 火 断开

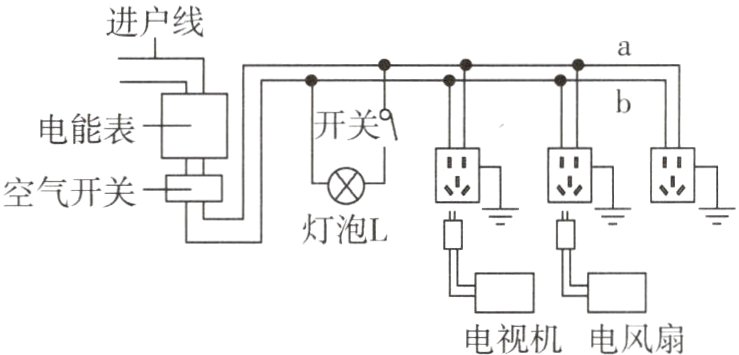

2.下图为家庭电路的简化电路图，则关于该家庭电路下列说法正确的是 （ ）

A.电能表是测量家庭电路中用电器总功率的仪表
B.a线是零线，b线是火线
C.开关是连在火线与灯泡L之间的
D.电视机与电风扇是串联在电路中的

答案： C

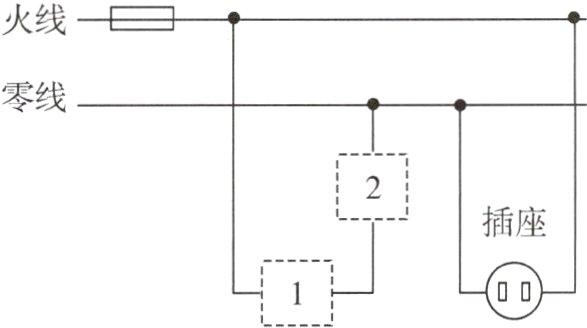

3.下图为家庭部分电路的示意图，其中虚线框1和2应连接开关或灯泡，下列说法正确的是 （ ）

A.1是开关，1和2是串联
B.2是开关，1和2是串联
C.1是开关，1和2是并联
D.2是开关，1和2是并联

答案： A

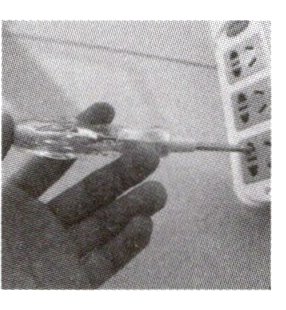

4.（教材P107图片改编）劳动课上，同学们开展了“使用试电笔辨别火线和零线”的活动。如图所示，试电笔的氖管发光，说明被检测的插孔与______相连，此时，试电笔与人体之间的连接方式是______联。

答案： 火线 串

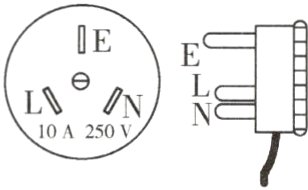

5.一般家用电器的三脚插头上都标有一些符号和数字（标有“E”字的插脚比其他两插脚稍长一些），如图所示，从安全用电角度出发，下列有关解释中错误的是 （ ）

A.此插头能承受的最大电压是250 V
B.标有“E”字的插脚一定接地线
C.当拔下插头的瞬间用电器外壳首先与地线断开
D.当插头插入插座的瞬间，用电器外壳先接地

答案： C

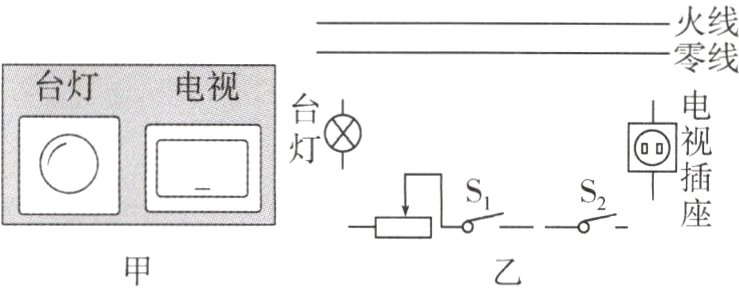

6.图甲是宾馆床头柜上开关的示意图，图乙是其控制的电路，其中S₁为旋钮开关，单独控制台灯的通断和亮度，S₂为单独控制电视插座的开关。在图乙中将电路图连接完整，要求符合安全用电原则。

答案：
如图所示。
