8.小王在家上网课时突然断电，通过检查发现空气开关跳闸了，于是他分析可能是以下几种原因导致跳闸的，其中正确的判断是 （ ）
A.可能是弟弟不小心把水洒在插座上了
B.可能是房间电灯开关被短接了
C.可能是进户线的零线断了
D.可能是家人刚启动的用电器有漏电

答案： 8.A 解析:不小心把水洒在插座上，会引起电路短路，电流过大，引起空气开关跳闸，故A符合题意;房间电灯开关被短接，只会导致开关无法控制用电器，不会导致电路中电流过大，故B不符合题意;进户零线断了，导致电路中没有电流，不会导致电路中电流过大，故C不符合题意;空气开关过载才会跳闸，而刚启动的用电器有漏电并不会导致电路中电流过大，故D不符合题意。

9.安全用电，从我做起，下列有关安全用电的说法或做法正确的是 （ ）
A.在同一个插线板上同时使用多个大功率用电器
B.更换灯泡或搬动电器前应断开电源开关
C.家庭电路中空气开关跳闸，一定是发生了短路
D.使用试电笔时，手指要碰到笔尖金属

答案： B

10.小丞晚上在家做作业时，突然台灯不亮了，家里其他用电器也停止了工作，他立即找来试电笔检测电路，发现插座左、右两孔都能使氖管发光。则他家里的电路可能出现的故障是 （ ）
A.进户火线断路
B.进户零线断路
C.短路
D.没交电费，所以停电了

答案： 10.B解析:台灯突然不亮了，家里其他用电器也停止了工作，则干路中可能出现了断路现象;用试电笔检测电路，发现插座左、右两孔都能使氖管发光，这说明插座左、右两孔与火线之间是通的，所以故障是进户零线发生了断路，B正确。

11.李刚同学家里添置了一台电热水器，他建议家人不要将电热水器和其他大功率用电器同时使用，否则会存在安全隐患。请你根据所学的物理知识，解释同时使用大功率用电器会存在什么安全隐患。

答案： 根据公式$I = \frac{P}{U}$可知，当电压一定时，用电器总电功率越大，总电流越大，又根据$Q = I^{2}Rt$可知，电阻和通电时间一定时，总电流越大，干路(导线)产生的热量越多，温度极易升高，容易发生火灾。

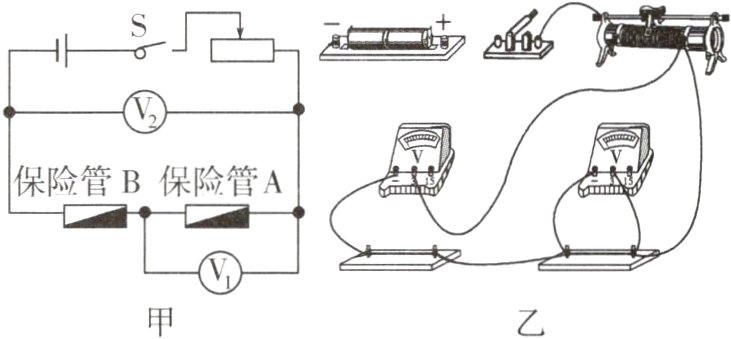

12.(信息类试题)实验室有熔断电流分别为1 A和4 A的两种保险管，保险管上印刷的文字已经模糊不清，但小明知道熔断电流较大的保险丝，其电阻较小，因此，小明设计了如图甲所示的实验电路图，想通过比较它们的电阻大小来区分这两种保险管。

(1)根据图甲电路图，在图乙的实物图中，用笔画线代替导线把电源接入电路。
(2)连接好电路之前，开关应保持________(选填“闭合”或“断开”)。
(3)若想用此电路测出各保险管的具体电阻值，还缺一实验仪器：________。
(4)在图甲中，若电压表V₂的读数为2.7 V，电压表V₁读数如图丙所示，则保险管A两端的电压为________V，保险管B两端的电压为________V。
(5)根据测量数据可知：保险管A的熔断电流为________A。
(6)将这两个保险管并联接入某一电路中，当电路中的电流达到________A时，保险管将熔断。

答案：
12.

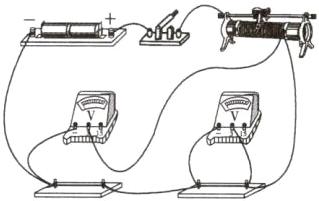

(1)如图所示。

(2)断开
(3)电流表
(4)0.6 2.1
(5)4
(6)4.5
解析:
(2)连接好电路之前，开关应保持断开。
(3)根据欧姆定律，若想用此电路测出各保险管的具体电阻值，还需用电流表测出通过保险管的电流。
(4)由题意知，两个保险管两端的总电压为2.7V，由图丙知保险管A两端的电压为0.6V,则保险管B两端的电压为2.1V。
(5)根据串联分压的知识可知，A两端的电压小于B两端的电压,A的电阻小于B的电阻，则A的熔断电流大于B的熔断电流，可知保险管A的熔断电流为4A,B的熔断电流为1A。
(6)由以上分析知，B的电阻是A的3.5倍，当保险管并联时，通过A的电流与B的电流之比为3.5:1;当B的电流为1A时，通过A的电流为3.5A,此时A完好，此时干路中的电流已达到最大4.5A。
