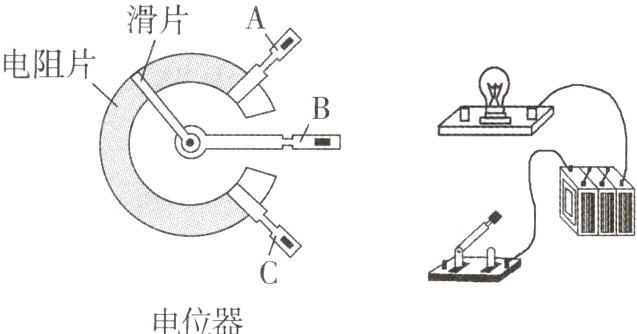

1.下图中的电位器实质是一种变阻器，滑片可随转动旋钮转动改变其在电阻片上的位置，从而改变电位器接入电路中的电阻值。请选择电位器A、B、C三个接线端其中的两个连入电路中，要求顺时针旋转滑片时，灯泡变暗。

答案：

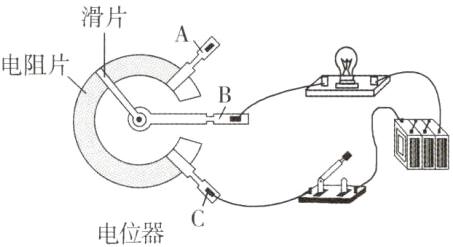

如图所示。
　 解析:滑片顺时针旋转时，灯泡变暗，说明电路电流变小，即电阻对电流的阻碍作用变大，因此连入电路的电阻片变长，所以一定是连入接线端C和B。

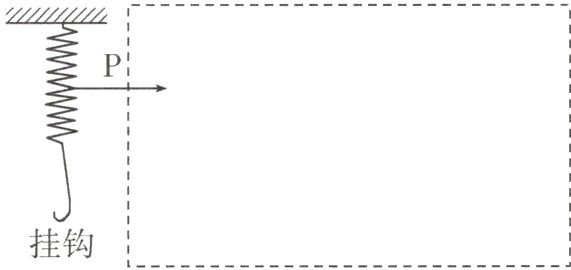

2.(跨学科实践)现有一个电源、两个定值电阻、一个电流表、一个开关、若干导线和图示给出的器材，请你设计一个可以显示重力大小的装置。要求：挂钩上悬挂的物体越重，电流表的示数越大。请在虚线框中画出设计好的电路。

答案：

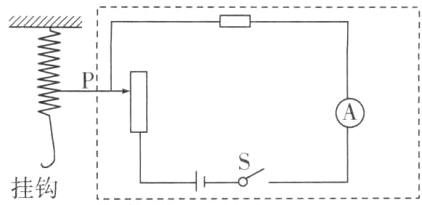

如图所示。
　　 解析:挂钩上悬挂的物体越重，电流表的示数越大，说明滑片P与定值电阻组成的滑动变阻器接入电路的电阻越小;当物体较重时，滑动变阻器接入电路的电阻可能会变为0，如果两个电阻并联，则会造成电源短路，为了防止该现象的发生，应使两个电阻、电流表串联在电路中。据此设计电路。

3.(跨学科实践)请你利用已学过的知识为小雨设计一款电子闹铃，要求：当设定响铃时间时，先将定时指针调到指定时间（定时开关闭合），再将闹铃开关闭合。只有当时针转至与定时指针重叠时，定时开关才断开，此时电动机工作，带动铃锤敲击铃碗，闹铃发出声音。现在给你闹铃开关S₁、定时开关S₂、定值电阻R₀、电源、导线、电动机，请在虚线框中设计出满足上述要求的闹铃工作电路。

答案：
如图所示。
　　　　　
　解析:由题意可知，闹铃开关S、电阻R。与电动机M应串联，当定时开关S断开时电动机工作，带动铃锤敲击铃碗，闹铃发出声音，则定时开关与电动机并联。

4.小明同学想设计电子秤电路原理图。选用的器材有：电源、开关、导线、电压表、一个阻值随压力增大而减小的压敏电阻R₁(元件符号为-[-])、一个定值电阻R₂。要求：电子秤刻度盘由电压表改装而成，且示数随着压敏电阻所受压力的增大而增大。请你帮小明设计出符合条件的电路图。（已知通过定值电阻的电流越大，该定值电阻两端的电压越大）

答案：
如图所示。
　　　　　

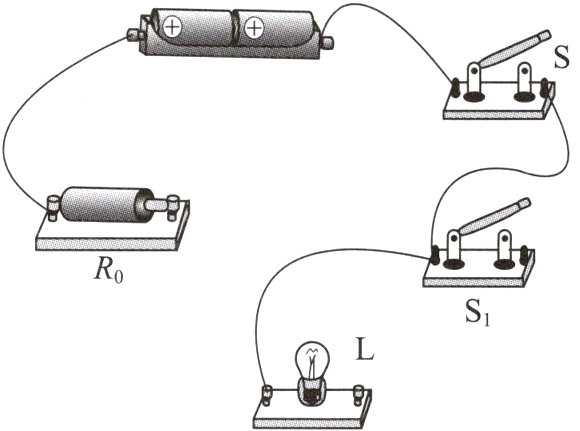

5.小明设计了一款道路井盖移动报警电路。该电路由电源、警示灯L、保护电阻R₀、开关S和S₁组成。闭合开关S，当井盖未被移动时，相当于开关S₁闭合，警示灯L不亮；当井盖被移动时，相当于开关S₁断开，警示灯L发光提醒路人。请根据以上要求，将图中的电路补充完整。

答案：

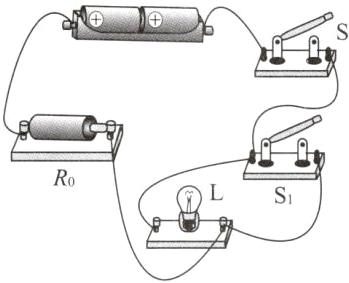

如图所示。
