《2024年智学酷提优精练九年级物理全一册人教版广东专版》

1.（易错题）以下关于电流的说法正确的是（ ）
A.电荷的运动形成电流
B.电荷的定向移动形成电流
C.只有正电荷的移动，才能形成电流
D.只有自由电子的移动，才能形成电流

答案： B
易错提醒　注意：电流的形成原因是电荷发生了定向移动，可能是正电荷定向移动，也可能是负电荷定向移动，还可能是正、负电荷同时发生定向移动。

2.（教材P37想想做做改编）如图所示的二极管正在发光，其中自由电子的移动方向是________（选填“从左至右”或“从右至左”）。

答案： 从右至左　解析：由于二极管具有单向导电性，二极管正在发光，说明电流的方向是从左至右，而电子定向移动的方向和电流的方向相反，所以图中导体内自由电子的移动方向是从右至左。
技法点拨　
(1)二极管具有单向导电性；
(2)电子带负电，其定向移动的方向与电流的方向相反。

3.（2023·锦州）试卷在印刷厂“诞生”时，由于__________现象会使印刷机积累大量电荷，为避免出现火花放电，工人会将机器接地。当自由电子从机器流向大地时，电流方向是__________（选填“从机器到大地”或“从大地到机器”）。

答案： 摩擦起电(或静电)　从大地到机器

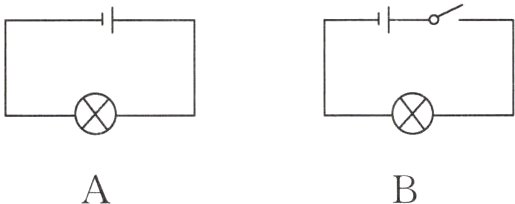

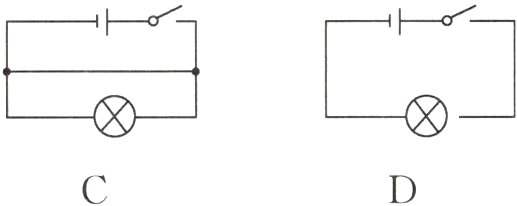

4.（2022·绥化）下列电路图中正确的是（ ）

答案： B　解析：A中电路缺少开关，为不完整电路；C中闭合开关，会形成短路；D中电灯没有接入电路。

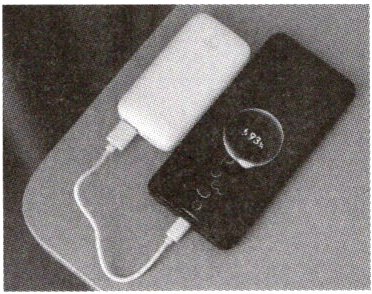

5.（2023·自贡）如图所示，用充电宝给手机充电时，充电宝相当于电路中的（ ）

A.开关
B.电源
C.用电器
D.导线

答案： B

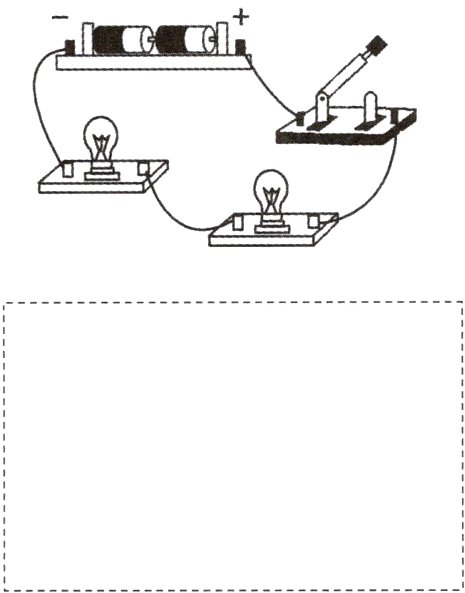

6.（教材P39图片改编）根据如图所示的实物电路，在虚线框中画出相应的电路图。

答案：
如图所示。

技法点拨　画电路图的原则
(1)要用统一的电路符号表示电路元件；
(2)连线要画得横平竖直；
(3)元件不能画在拐角处；
(4)线路要布局合理，整体呈长方形。

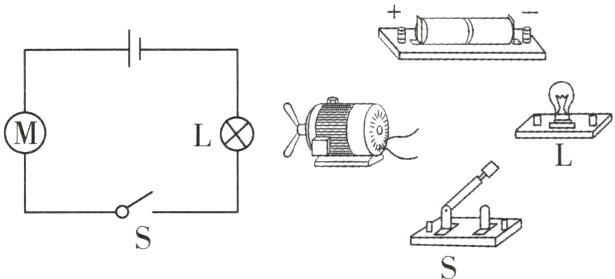

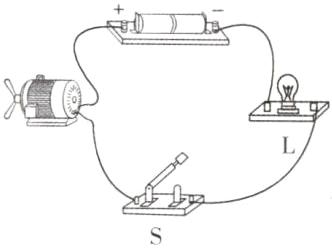

7.（教材P40T4改编）按照电路图连接右边的实物电路。

答案：
如图所示。

8.如图所示电路中，当S₁、S₂都断开时是______路；当S₁、S₂都闭合时是______路；当S₁闭合、S₂断开时是______路。

答案： 断　短　通　解析：由图可知，当S₁、S₂都断开时，电路中无电流，为断路；当S₁、S₂都闭合时，导线将电源两极直接相连，为短路；当S₁闭合、S₂断开时，有电流通过灯泡，灯泡能工作，为通路。

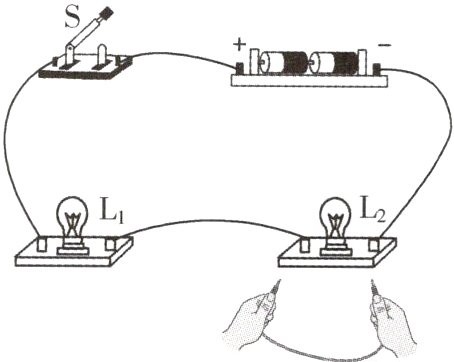

9.（教材P39演示改编）如图所示电路，闭合开关，两个小灯泡都发光。如果把一根完好的导线接在小灯泡L₂的两端，你会看到灯泡L₁________，灯泡L₂________。（均选填“熄灭”或“发光”）

答案： 发光　熄灭　解析：闭合开关，两只灯泡都发光。若把一根导线接在小灯泡L₂的两端，L₂被短接不能发光，但L₁仍然有电流通过，照常发光。
技法点拨　注意：解答本类问题的方法是根据导线的连接特点判断元件的工作情况。
