1. 做“测量小灯泡额定功率”的实验(灯泡的额定电压$U_{额}=2.5\ V$，灯丝电阻阻值不变)。
(1)连接电路后，闭合开关，若小灯泡较暗，电流表有示数，电压表有示数，调节滑动变阻器的滑片，两表的示数都不变，原因是滑动变阻器接了________两个接线柱。

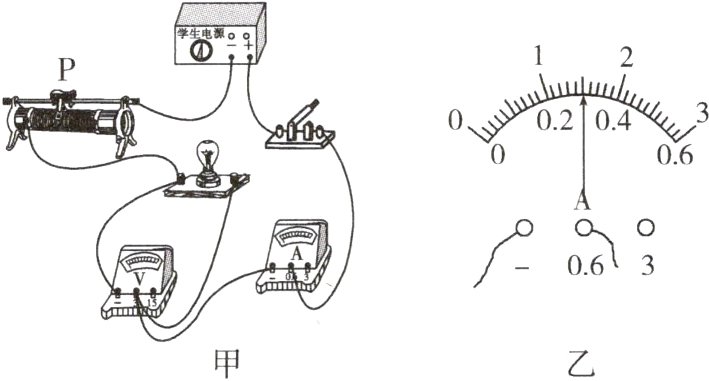

(2)排除故障后如图甲，闭合开关，调节滑动变阻器的滑片，直到电压表示数为$2.5\ V$时为止，此时电流表的示数如图乙所示，则小灯泡的额定电功率为________W。

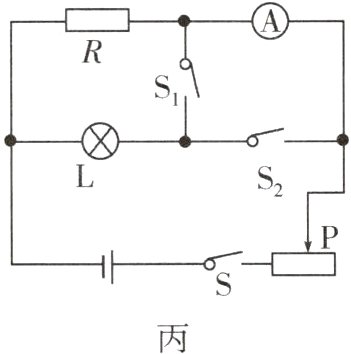

(3)同组的小月同学设计了一个电路，如图丙，也测出了该小灯泡正常发光时的功率，其中定值电阻的阻值$R = 25\ \Omega$，正确操作步骤如下：
①只闭合开关S和________，调节滑动变阻器滑片使电流表示数$I_{1}=$________A；
②闭合开关S和________，断开开关________，保持滑动变阻器滑片位置不动，读出电流表示数为$I_{2}$；
③小灯泡的额定电功率表达式$P_{额}=$________(用物理量符号表示)。

答案：
(1)下面
(2)0.75
(3)①$S_{2}$ 0.1 ②$S_{1}$ $S_{2}$ ③$U_{额}(I_{2}-I_{1})$

2. 如图甲是小明测量小灯泡电功率的电路，小灯泡额定电压为$2.5\ V$，电阻在$10\ \Omega$左右。

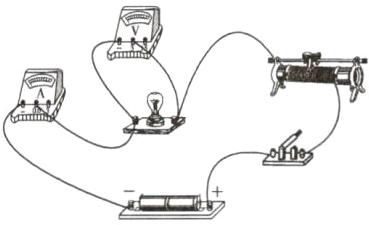

(1)用笔画线代替导线，将图甲电路连接完整。
(2)正确连接电路后，闭合开关，移动滑动变阻器滑片，发现小灯泡始终不亮。电流表指针几乎不动，电压表示数接近$3\ V$且保持不变。为排除故障，小明检查了开关并拧紧两端接线柱，小芳则将小灯泡与灯座拧紧。若电路中只有一处故障，________(选填“小明”或“小芳”)排除故障的操作是正确的。

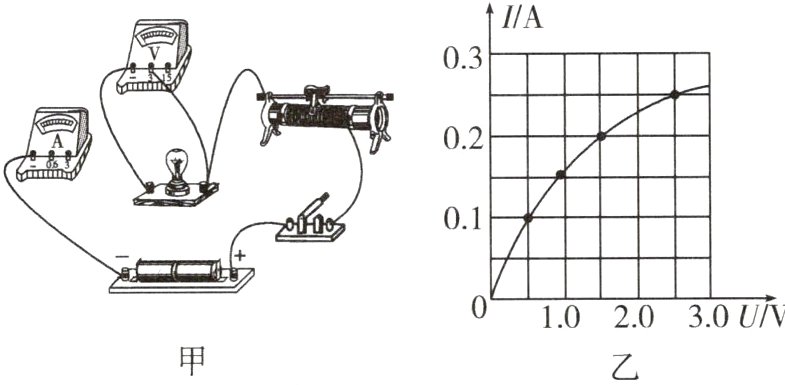

(3)排除故障后重新闭合开关，改变滑片位置，他们根据测量数据画出了通过灯丝的电流与其两端电压关系的图像如图乙。根据图像可得小灯泡的额定电功率为________W；研究发现，通过灯丝的电流与其两端电压不成正比，原因是________________________。

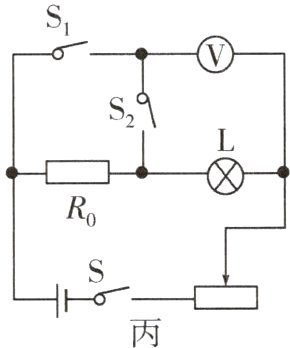

(4)在测量小灯泡电功率的实验过程中，电流表坏了，他们找来一只阻值合适的定值电阻$R_{0}$，设计了如图丙所示的电路图，操作步骤如下：
①断开$S_{1}$，闭合$S$、$S_{2}$，移动滑动变阻器滑片，使电压表示数等于小灯泡的额定电压$U_{额}$；
②________________________，断开$S_{2}$，闭合$S$、$S_{1}$，记下此时电压表示数为$U$；
则小灯泡额定功率表达式$P_{额}=$________(用$U_{额}$、$U$和$R_{0}$表示)。

答案：

(1)如图所示。

(2)小芳
(3)0.625 小灯泡灯丝的电阻与温度有关
(4)②保持滑动变阻器滑片的位置不变 $\frac{U - U_{额}}{R_{0}}U_{额}$
