《2024年智学酷提优精练九年级物理全一册人教版广东专版》

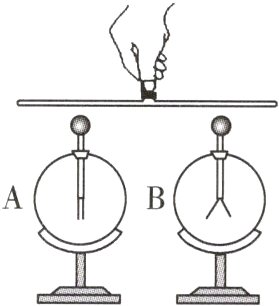

10.如图所示，取两个相同的验电器A和B，A不带电，B带负电，用带有绝缘手柄的金属棒将它们连接起来，下列说法正确的是（ ）

A.A中的质子通过金属棒流向B，瞬间电流方向为从A到B
B.B中的电子通过金属棒流向A，瞬间电流的方向为从A到B
C.B中的电子通过金属棒流向A，瞬间电流的方向为从B到A
D.A中的电子通过金属棒流向B，瞬间电流方向为从B到A

答案： B　解析：A不带电，B带负电，用带有绝缘手柄的金属棒把A和B连接起来，自由电子由B向A移动(质子不定向移动)；自由电子的定向移动方向与电流方向相反，所以瞬间电流的方向为从A到B。故B正确。

11.如图所示，开关S闭合时，小灯泡L₁、L₂都不亮，用一段导线的两端接触a、b两点时，两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。对此，下列判断中可能的是（ ）

A.小灯泡L₁断路
B.小灯泡L₂断路
C.开关S断路
D.小灯泡L₂被短接

答案： C　解析：由电路图可知，闭合开关后，如果灯L₁断路，用一段导线的两端接触a、b两点时，L₂会发光，故A错误；如果灯L₂断路，导线接触b、c两点时，L₁会发光，故B错误；如果开关断路，导线接触c、d两点时，电路是通路，两灯都发光，故C正确；如果灯L₂被短接，L₁会发光，故D错误。

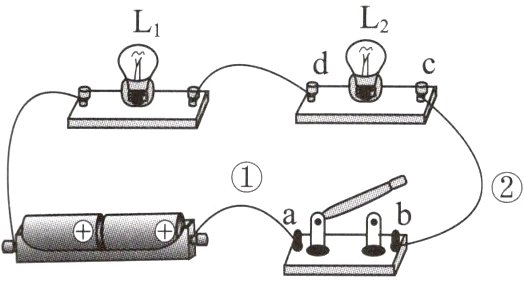

12.在如图所示的电路中，闭合开关，灯泡都不发光。为了寻找灯泡不亮的原因，将一根完好的导线一端固定在电源正极，另一端依次接触a、b、c、d四个接线柱，发现只有与d接线柱接触时灯泡L₁才发光。若电路中只有一处断路，位置可能是（ ）

A.导线①
B.开关
C.导线②
D.灯泡L₂

答案： D　解析：当开关闭合时，灯L₁、L₂均不亮，这说明电路出现了断路故障；某同学用一根完好的导线，一端固定在电源的正极，另一端依次接触a、b、c、d四个接线柱，发现只有与d接触时小灯泡L₁才发光，这说明接触a、b、c时，电路仍然是断开的，接触d时电路是闭合的，所以断路出现在c、d之间，即灯泡L₂断路。

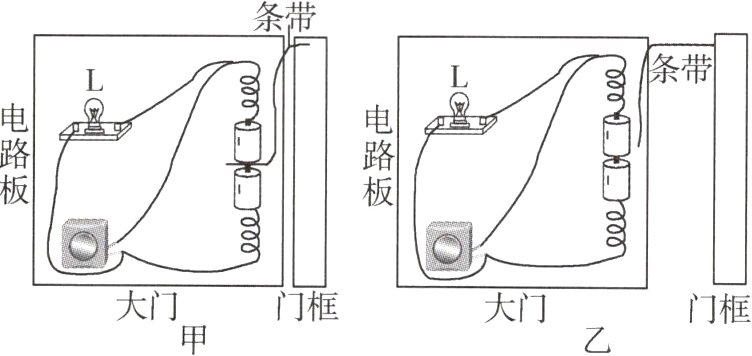

13.（跨学科实践）某综合实践小组自制了如图甲所示的开门报警器，电路板固定于大门，条带左端插在两电池之间、右端固定于门框。如图乙所示，大门一旦被打开，灯亮、电铃响，条带在电路中起到了电路元件__________的作用，具有优异的________（选填“导电”或“绝缘”）性。某次测试发现，把大门打开，电铃响而灯不亮，故障可能是灯L处发生__________。

答案： 开关　绝缘　断路　解析：条带左端插在两电池之间时，电路不工作，说明条带具有优异的绝缘性，在电路中起到了电路元件开关的作用。图中大门打开，相当于闭合开关，灯亮、电铃响；灯与电铃互不影响，把大门打开，电铃响而灯不亮，故障可能是灯L处发生断路。
