《2024年智学酷提优精练九年级物理全一册人教版广东专版》

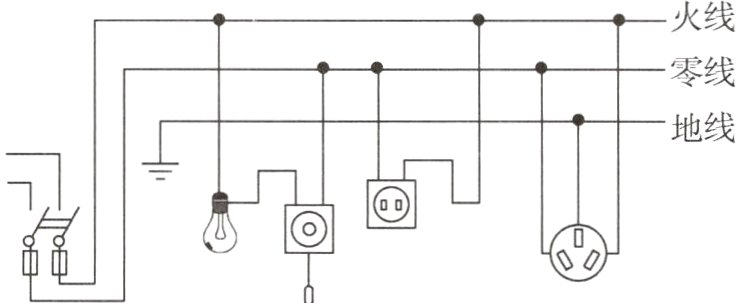

7.“从生活走向物理，从物理走向社会”是我们学习物理的基本理念，根据所学的知识，图中关于家庭电路的说法正确的是 （ ）

A.三孔插座对应三线插头，插头中间的那条导线与用电器的外壳相连
B.只要拿着试电笔接触火线，其内部的氖管就会发光
C.开关和灯泡的接法是正确的
D.灯泡、两孔插座串联

答案： A

8.电网连着千万家，安全系着你我他。关于家庭电路及安全用电，下列说法正确的是 （ ）
A.控制电灯的开关必须接在火线与电灯之间
B.发现空气开关跳闸后，应该立即重新合上
C.使用试电笔时，手不必接触笔尾金属部分
D.发现有人触电，立即用手把他拉离带电体

答案： A

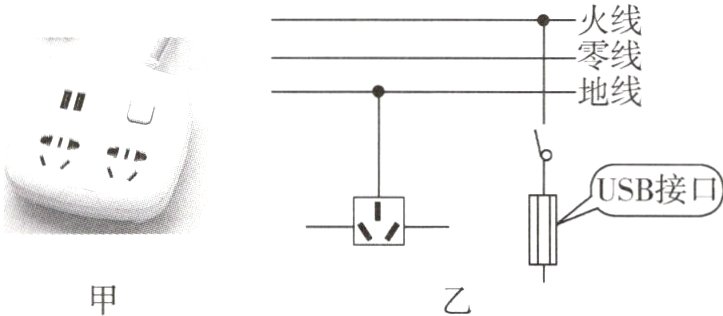

9.图甲是一种带有USB接口的新型插线板，插座和USB接口都可以独立工作，开关同时控制USB接口和插孔是否通电。图乙为该插线板内部的部分电路结构示意图。试根据该插线板的功能将图乙中的电路连接完整。

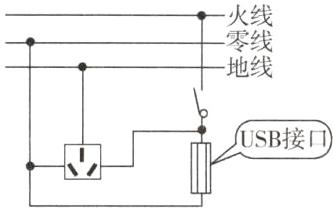

答案：
如图所示。

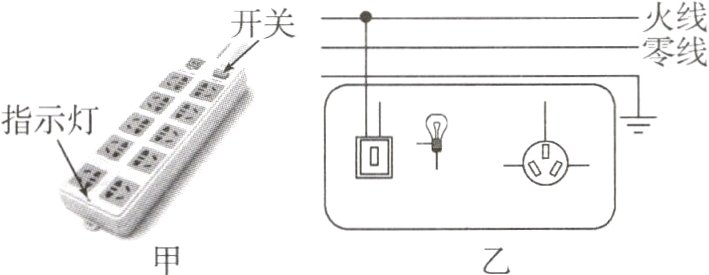

10.请按要求作图。图甲是小明常用的一个插线板。他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。

答案：
如图所示。

11.（跨学科实践）小明在学习了家庭电路知识后，遇到了以下问题：

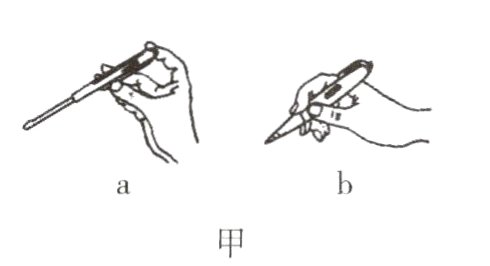

（1）小明想在家里安装一盏照明灯，为了保证安全，他找出了家中的试电笔。如图甲所示的两种使用方式，正确的是图______。

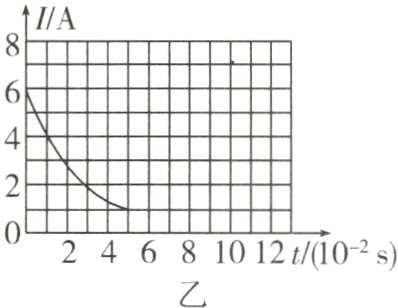

（2）小明将额定电压是220 V的灯泡正确接入电路后，闭合开关，灯亮了一下又熄灭，而家里其他用电器都能正常工作。小明判断是灯丝断了，他想找出原因，于是他用电流传感器测得通过灯泡的电流随时间变化情况如图乙所示。
①由图乙可知，刚通电瞬间，灯丝电阻______，流过的电流最大，由此可判断家里的灯泡在刚开灯的瞬间，灯丝______（选填“容易”或“不容易”）烧断；
②通过实验小明发现灯泡从通电到正常发光需要的时间为5×10⁻² s，正常发光时，流过灯泡的电流是______A；
③造成电流变化的原因可能是____________________。

答案： （1）a （2）①最小 容易 ②1 ③灯丝的温度升高，电阻变大
