《2024年智学酷提优精练九年级物理全一册人教版广东专版》

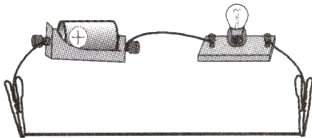

1.(教材P68想想做做改编)如图所示，当夹子在铅笔芯上滑动时，灯泡的亮度发生变化，这是通过改变铅笔芯连入电路中的________来改变其电阻的大小，实验器材中的________就是根据这一原理制成的。

答案： 长度　滑动变阻器

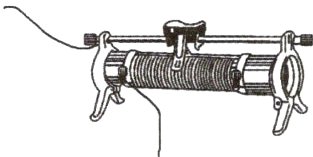

2.(教材P68图片改编)滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻的。某滑动变阻器的铭牌上标有“50 Ω 1 A”的字样，它表示此滑动变阻器的最大阻值是________Ω，“1 A”表示允许通过它的________。如图所示，当滑片向左端移动时，滑动变阻器接入电路的电阻值________(选填“变大”“变小”或“不变”)。

答案： 50　最大电流为1A　变小

3.(2023·福建)滑动变阻器可以改变接入电路中电阻的大小。使用时移动滑片，改变的是滑动变阻器接入电路中电阻丝的（ ）
A.材料
B.横截面积
C.长度
D.电流方向

答案： C

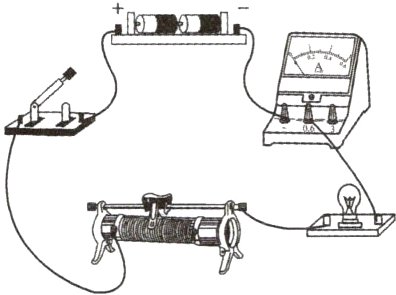

4.(教材P69实验改编)某同学按照下面的实物电路使用滑动变阻器改变小灯泡的亮度，并且用电流表测量电路中的电流。

(1)连接电路时，开关应该________。
(2)接通电路前应将滑动变阻器的滑片放在________(选填“最左端”或“最右端”)，这样操作的目的是________________。
(3)若该同学要使小灯泡由暗变亮，则他应将滑动变阻器的滑片向________(选填“左”或“右”)移动。
(4)若另一个同学在做实验时发现无论向哪边移动滑动变阻器的滑片灯泡的亮度都不变，并且电流表的示数始终很小，则最有可能的原因是________________________。

答案：
(1)断开　
(2)最右端　保护电路　
(3)左
(4)滑动变阻器同时接入了下面两个接线柱

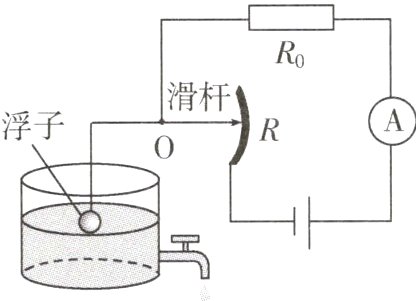

5.(教材P71T4改编)一种自动测定油箱内油量多少的装置如图所示。R是滑动变阻器，它的金属滑片是杠杆的一端，从油量表(由电流表改装而成)指针所指的刻度，就能知道油箱内油量的多少，则（ ）

A.油量增加，R的阻值增大，油量表指针偏转变小
B.油量增加，R的阻值减小，油量表指针偏转变大
C.油量减少，R的阻值增大，油量表指针偏转变大
D.油量减少，R的阻值减小，油量表指针偏转变小

答案： B

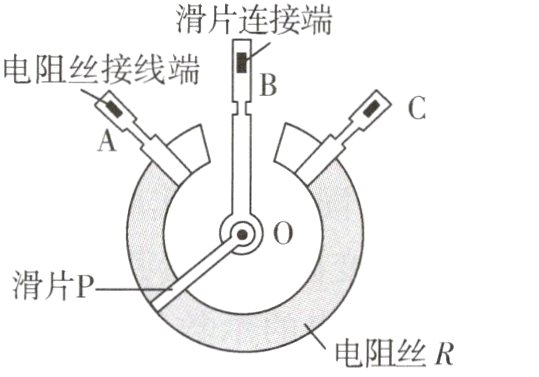

6.某台灯用于调节亮度的电位器结构如图所示，A、B、C是它的三个接线柱，A、C分别与弧形电阻丝的两端相连，B与金属滑片P相连，将电位器与灯泡串联，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度。若将A、C两个接线柱接入电路中，逆时针转动旋钮，灯泡的亮度________(选填“变亮”“变暗”或“不变”)；若顺时针转动旋钮时灯泡变暗，则应将________两个接线柱接入电路当中。

答案： 不变　B、C
