《2024年智学酷提优精练九年级物理全一册人教版广东专版》

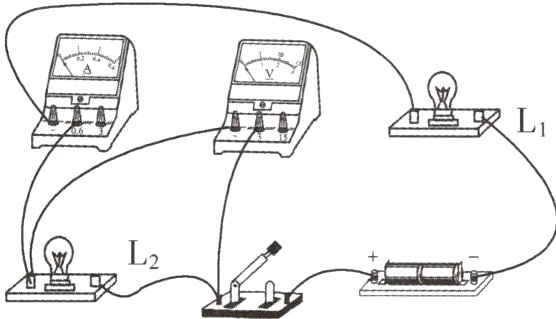

1.如图所示电路，闭合开关后，小灯泡L₁和L₂均不发光，电流表指针几乎不动，电压表指针有明显偏转。若电路中只有一处故障，则可能是（　　　）

A.L₁被短接
B.L₁断路
C.L₂被短接
D.L₂断路

答案： D　解析:闭合开关后，两灯均不发光，电流表指针几乎不动，说明电路中的电流很小;电压表指针有明显偏转，说明与电压表并联的L₂断路。

2.(2023·福建)如图所示，闭合开关S，滑动变阻器滑片P移动过程中，灯突然熄灭，电压表和电流表均无示数。若电路中仅有一处故障，则故障不可能是（　　　）

A.电流表接线松开
B.小灯泡L断路
C.滑动变阻器R断路
D.开关S接触不良

答案： B　解析:闭合开关后，在移动滑动变阻器的滑片过程中，灯泡突然熄灭，电压表和电流表均无示数，说明电路中出现了断路，而电压表测的是小灯泡两端的电压，当小灯泡断路时，电压表的正负接线柱与电源两极相连，电压表测的是电源电压，电压表会有示数，所以不可能是小灯泡断路;电流表接线松开、滑动变阻器R断路、开关S接触不良时，电路中没有电流流过，此时小灯泡不亮，电流表和电压表均无示数，是可能的情况，故B符合题意，A、C、D不符合题意。

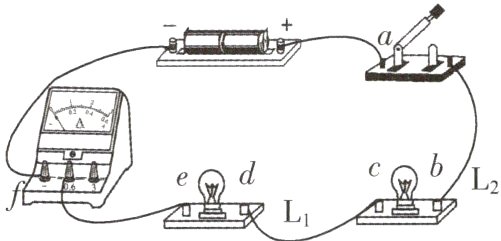

3.按如图所示连接好电路，闭合开关后发现小灯泡L₁和L₂均不发光，电流表无示数。现用电压表检测电路故障，用电压表分别测得bc、de、af间的电压为0、3V、3V，由此可以判断电路故障可能是（　　　）

A.L₁被短接
B.L₂被短接
C.L₁断路
D.L₂断路

答案： C　解析:如果L₁被短接，闭合开关，L₂会发光，故A不符合题意;如果L₂被短接，闭合开关，L₁会发光，故B不符合题意;如果L₁断路，闭合开关，L₁和L₂均不发光，把电压表并联在de间时，电压表有示数，故C符合题意;如果L₂断路，闭合开关，L₁和L₂均不发光，用电压表进行检测，de间的电压应为0，故D不符合题意。

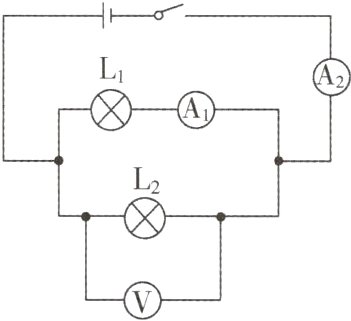

4.(2022·赤峰)如图所示电路，电源电压保持不变。闭合开关后，两灯均发光，若L₂突然断路，则发生的情况是（　　　）

A.灯泡L₁变暗
B.电压表V示数变大
C.电流表A₁示数变小
D.电流表A₂示数变小

答案： D　解析:若L₂突然断路，则灯泡L₂所在支路的电流为0;电源电压不变，所以电压表V示数不变;又因为并联电路中各支路互不影响，所以L₁仍然发光，且亮度不变，通过灯泡L₁的电流不变，电流表A₁示数不变;根据并联电路的电流关系可知，干路中的电流变小了，即电流表A₂示数变小。故D正确。

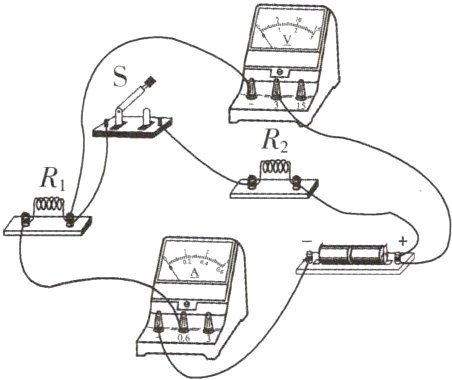

5.在如图所示的电路中，电源电压保持不变。电路中出现了断路故障，且只发生在电阻R₁、R₂上。开关S闭合后，下列说法正确的是（　　　）

A.只有电流表A示数不变
B.只有电压表V示数不变
C.电流表A和电压表V示数均不变
D.至少有一个电表的示数变化

答案： C　解析:若电阻R₁出现了断路故障，开关S断开时，整个电路发生断路，电流表、电压表均无示数;开关S闭合后，由于R₁断路，整个电路仍然断路，则电流表、电压表均无示数。若电阻R₂出现了断路故障，开关S断开时，电流表无示数，电压表串联在电路中测电源电压;开关S闭合后，由于R₂断路，电流表无示数，电压表仍然测电源电压。综上所述，无论R₁断路还是R₂断路，电流表A和电压表V示数均不变。
