《2024年智学酷提优精练九年级物理全一册人教版广东专版》

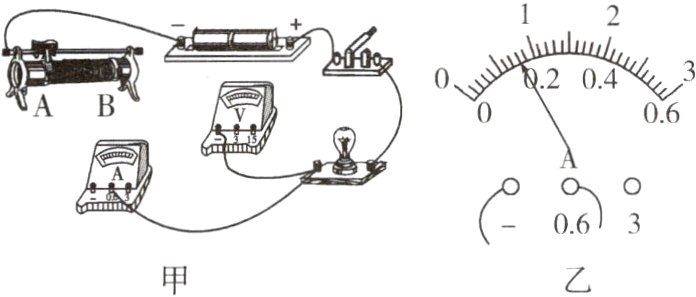

4.(2022·扬州)用一串小彩灯装饰教室，发现一个小彩灯熄灭后，其他小彩灯依然发光，小丽猜想小彩灯并联；取下这个小彩灯，整串彩灯都会熄灭，小丽认为每个小彩灯应该是串联的。她决定将小彩灯接入图甲所示的电路，测其电阻，探寻奥秘。已知电源电压为3 V，小彩灯的额定电压为2.5 V。

(1)请用笔画线代替导线，在图甲中将实物电路连接完整；
(2)接入未损坏的小彩灯，调节滑动变阻器的滑片使电压表示数为2.5 V，电流表的示数如图乙所示，示数为______A，则小彩灯正常发光时接入电路的电阻为______Ω；
(3)接入灯丝断裂的小彩灯，当电压表示数为0.4 V时，电流表示数为0.5 A，可知小彩灯灯丝断裂后接入电路的电阻为______Ω；
(4)根据实验数据可知，灯丝断裂后，小彩灯并未断路，而是相当于一段导线，起到连接电路的作用，可使其他小彩灯继续工作，但其余小彩灯实际功率会______。

答案：

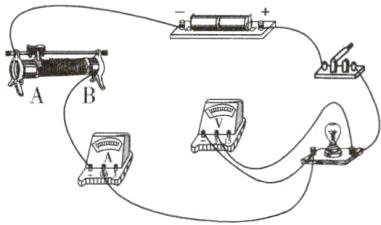

(1)如图所示。
　　　
(2)$0.16$ $15.625$
(3)$0.8$
(4)变大

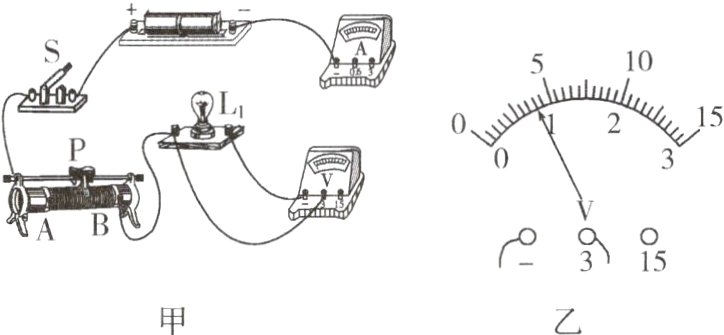

5.在测量小灯泡的电功率后，同学们进一步思考：在电流一定时，小灯泡的功率跟电阻有什么关系呢？实验小组利用图甲所示电路，选用三个额定电流在0.3 A左右的小灯泡$L_1$、$L_2$、$L_3$进行探究。

(1)某同学将灯泡$L_1$接入图甲电路，请你用笔画线代替导线，将实物电路连接完整。
(2)闭合开关，移动滑动变阻器滑片P时发现灯泡不亮，电流表没有示数，电压表有明显的示数，则发生故障的原因可能是____________________。
(3)排除故障，检查电路无误后，闭合开关，调节滑动变阻器滑片P，使电流表示数为0.2 A，此时电压表示数如图乙所示，为______V，则灯泡$L_1$的电阻是______Ω，实际功率是______W。

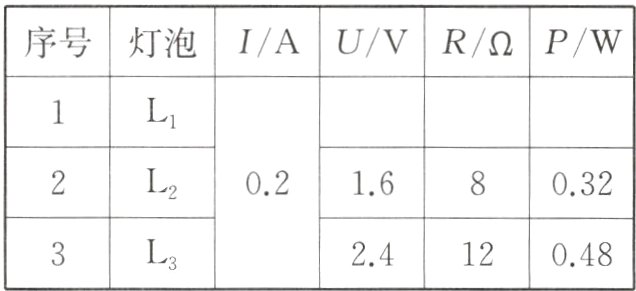

(4)分别正确换接灯泡$L_2$、$L_3$做实验，保持电流表示数为0.2 A，分别测出$L_2$、$L_3$两端的电压。计算出灯泡$L_2$、$L_3$的电阻和实际功率，并将实验数据记录在表中，分析表中数据得出结论：电流一定时，小灯泡的实际功率跟电阻成__________的关系。

答案：

(1)如图所示。
　　　　
(2)小灯泡断路
(3)$0.8$ $4$ $0.16$
(4)正比
