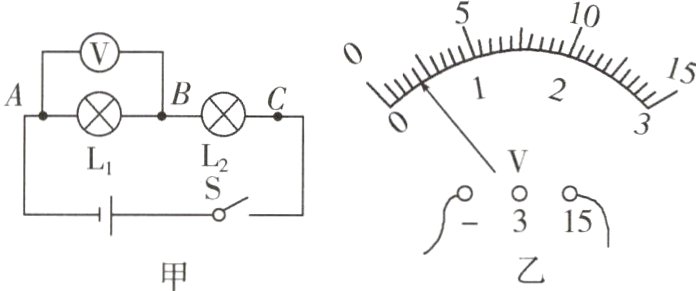

3.小明探究串联电路电压特点的实验电路图如图甲所示。
　　
（1）小明为了使探究得出的结论具有普遍意义，L₁、L₂应该选择规格________（选填“相同”或“不相同”）的小灯泡。
（2）小明根据图甲所示电路图连接电路时，把一只开关和两个小灯泡连接后，刚将线路两端接到电源两极，L₂就亮了，但L₁没亮。他在实验操作中的不当之处是________________。实验时L₁没亮的原因可能是________。
A.通过灯泡L₁的电流比L₂的小
B.该灯泡的灯丝断了
C.该灯泡灯座处可能被短接了
D.该灯泡靠近电源负极
（3）排除故障后闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该断开开关，________________。
（4）测出L₁两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间。小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。小聪的办法是否正确？答：________。为什么？答：______________________________。

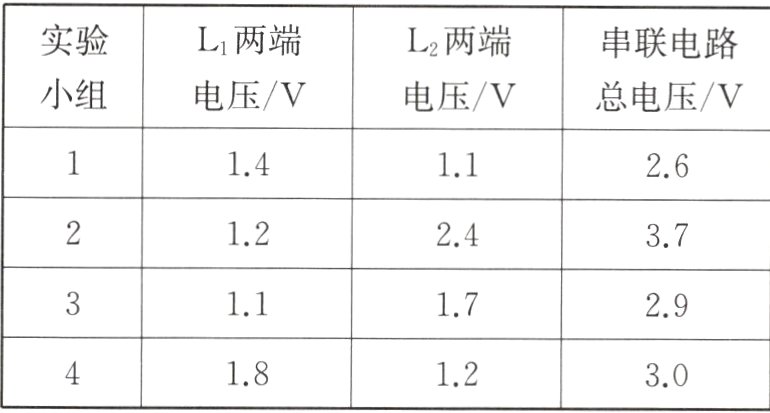

（5）测量完成后，小明进行小组交流讨论，选用了四个小组的数据记录在表格中，你认为这些数据是否合理，答：________。请说明理由：______________________________。

答案：
(1)不相同
(2)连接电路时，开关未断开 C
(3)电压表选用0～3V的量程进行实验
(4)不正确 电压表的正负接线柱接反了
(5)合理 实验的测量结果允许有误差

4.（易错题）两个小灯泡连接在同一电路中，用电压表测得它们两端的电压相等，下列说法正确的是（ ）
A.两个小灯泡一定是串联
B.两个小灯泡一定是并联
C.两个小灯泡可能是串联也可能是并联
D.通过两个小灯泡的电流一定相等

答案： C 解析:如果两个小灯泡并联，根据并联电路各支路两端的电压相等可知，此时两个小灯泡两端的电压相等，当它们规格相同时，通过两个小灯泡的电流相等。如果两个小灯泡串联，通过两个小灯泡的电流一定相等，当它们规格相同时，它们两端的电压也是相等的。
易错提醒
注意:两端电压相等的两个小灯泡并不一定是并联关系，当二者规格相同且串联时，其两端的电压也是相等的。

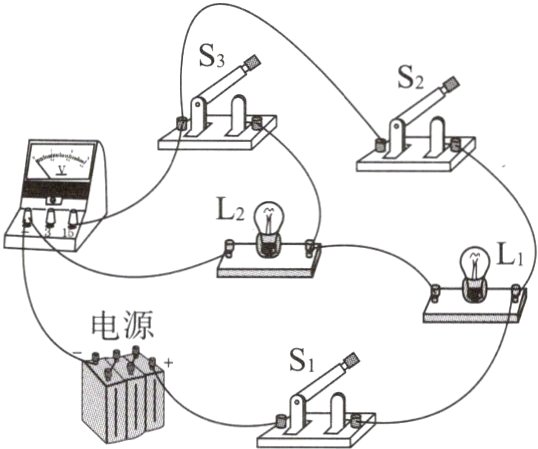

5.（2023·福建）如图所示，电源电压不变，灯L₁、L₂完全相同。闭合S₁，断开S₂、S₃，灯L₁、L₂是________联的。闭合S₁、S₂，断开S₃，电压表示数为U₁；闭合S₁、S₃，断开S₂，电压表示数为U₂，则U₁∶U₂ = ________。
　　　

答案： 串 2:1
解析:由图知,闭合 $S_1$，断开 $S_2$、$S_3$，灯 $L_1$、$L_2$在同一条电流路径上，是串联的;闭合 $S_1$、$S_2$，断开 $S_3$，电压表测量两个灯泡串联的总电压，示数为 $U_1$；闭合 $S_1$、$S_3$，断开 $S_2$，电压表测量 $L_2$两端的电压，示数为 $U_2$；由于灯 $L_1$、$L_2$完全相同，所以两个小灯泡两端的电压相等，故串联总电压是一个灯泡两端电压的2倍，即 $U_1:U_2 = 2:1$。

6.如图所示电路，当开关S闭合时，电压表V₁的示数为7.5 V，电压表V₂的示数为9 V，若电源电压为12 V，则L₁、L₂、L₃两端电压分别为________V，________V，________V。
　　　　　　

答案： 3 4.5 4.5 解析:三只灯泡串联，电压表 $V_1$测灯泡 $L_1$和 $L_2$两端的电压之和，电压表 $V_2$测灯泡 $L_2$和 $L_3$两端的电压之和。根据串联电路中总电压等于各部分电压之和可得 $U_1 + U_2 + U_3 = 12\ V$，$U_1 + U_2 = 7.5\ V$，$U_2 + U_3 = 9\ V$；解得 $U_3 = 4.5\ V$；$U_1 = 3\ V$；则 $L_2$两端电压 $U_2 = 7.5\ V - U_1 = 7.5\ V - 3\ V = 4.5\ V$。
