《2024年智学酷提优精练九年级物理全一册人教版广东专版》

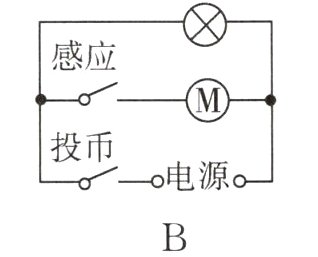

1.某款“抓娃娃”机通过投币接通电源后，娃娃机内彩灯发光，接着用手接触“感应”开关接通电动机才能抓取“娃娃”，不投币只用手接触“感应”开关无法抓“娃娃”。下列简化电路中符合要求的是（ ）
　　 　　
　　 　　　

答案： B

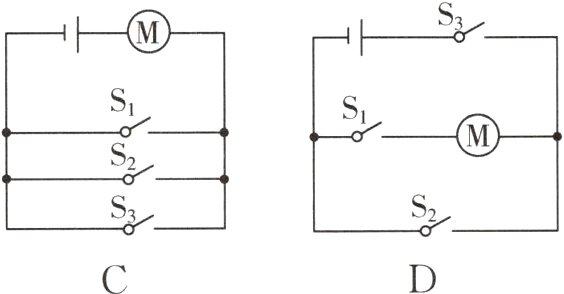

2.某小区的门禁系统利用电动机实现开、关门。业主可利用人脸识别（相当于开关S₁）或门禁卡（相当于开关S₂）自动开门进入小区；外来人员经过核查登记后，由保安人员手动控制开关S₃，开门进入小区，下列符合设计要求的电路图是（ ）
　　　 　　
　　　

答案： C

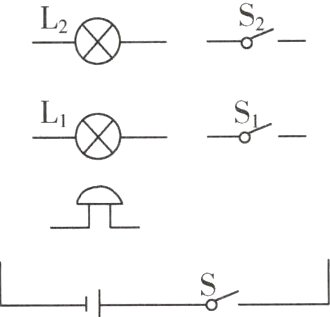

3.(跨学科实践)某科技小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关S₁或S₂，值班室的护士就能及时看到对应的灯L₁或L₂亮，同时听到电铃响起。请画出符合设计要求的电路图。
　　　　　　　　　　　　
　　　　　　

答案：
如图所示。

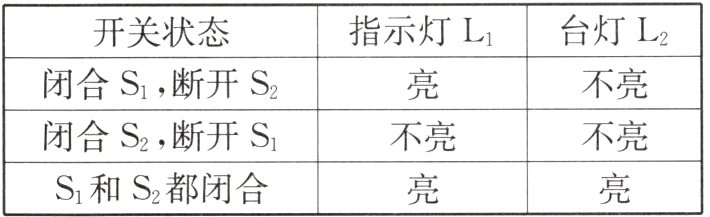

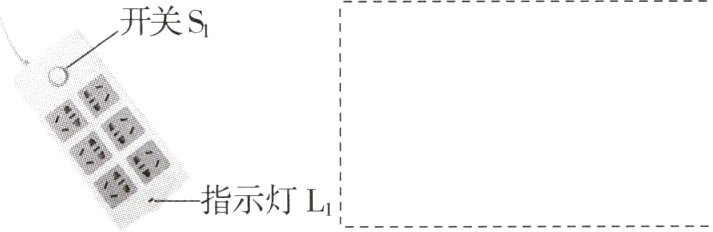

4.(跨学科实践)小明家台灯的插头插在如图所示的插座上，插座上有一个开关和一个指示灯。若插座开关和指示灯分别用S₁、L₁表示，台灯开关和灯泡分别用S₂、L₂表示。小明断开或闭合S₁、S₂时，记录现象如表所示，请你设计符合事实的电路图，并在虚线框中画出电路图。
　
　　

答案：
如图所示。

5.(跨学科实践)薇薇家计划装修房子，家里的电路需要重新设计，请你利用所学过的知识，帮薇薇设计一下她房间的电路。要求：薇薇房间有三盏灯，总开关S闭合后，门口的灯L₁常亮；当有声音时，声控开关S₁闭合，灯L₂亮；当开关S₂闭合时，吸顶灯L₃亮。现有两个普通开关，一个声控开关，三盏灯和若干导线，请设计出符合要求的电路，并在虚线框内画出电路图。
　

答案：
如图所示。
