《2024年智学酷提优精练九年级物理全一册人教版广东专版》

1.某家用电器正常工作时的电流为5A，此用电器可能是（ ）
A.手电筒 B.节能灯
C.电饭煲 D.电风扇

答案： C　解析:常见家用电器如手电筒、电风扇、节能灯等的电流都很小，一般都小于1A，只有非常耗电的用电器如电饭煲、空调、电磁炉等的电流才会超过1A。

2.实验室用的小灯泡中的电流约为0.2A，等于______mA。家用电冰箱中的电流约为1A，等于______μA。通过某半导体收音机的电流约为50______。

答案： 200　10⁶　mA
解析:实验室用的小灯泡中的电流约为0.2A=0.2×1000mA=200mA;家用电冰箱中的电流约为1A,1A=10⁶μA。半导体收音机中的电流约为50mA。

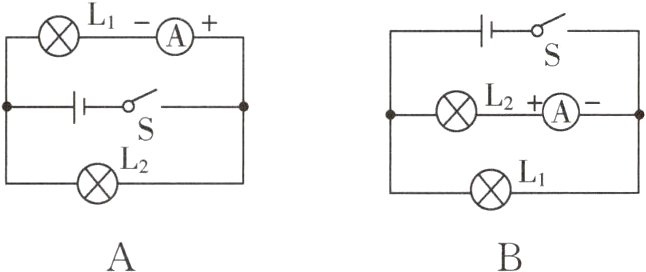

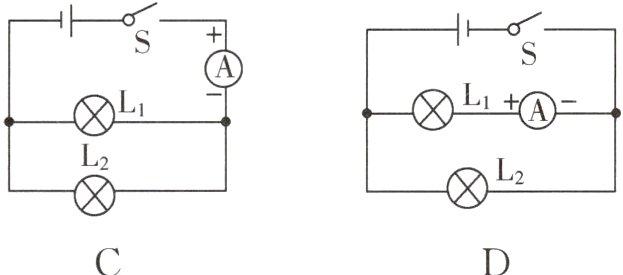

3.(易错题)如图所示，能正确测量通过灯L₁电流的电路是（ ）

答案： D　解析:A中，两灯泡并联，电流表位于L₁支路，但电流表的正负接线柱接反了，不能测量通过灯L₁的电流;B中，两灯泡并联，电流表位于L₂支路，电流表的正负接线柱接法正确，不能测量通过灯L₁的电流;C中，两灯泡并联，电流表接在干路中，测量的是干路中的电流，不能直接测量通过灯L₁的电流;D中，两灯泡并联，电流表位于L₁支路，且电流表的正负接线柱连接正确，能直接测量通过灯L₁的电流。
易错提醒
判断电流表测量问题的两点注意
(1)电流表与测量对象串联;
(2)电流表中电流“＋”进“－”出。

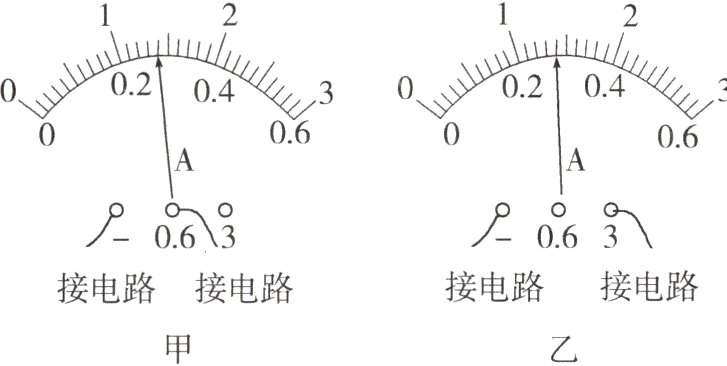

4.(教材P48T3改编)图甲所示电流表示数为______A，图乙所示电流表示数为______A。

答案： 0.28　1.4　解析:图甲中的电流表选择的是小量程，分度值为0.02A,故读数为0.28A;图乙中的电流表选择的是大量程，分度值为0.1A,故读数为1.4A。

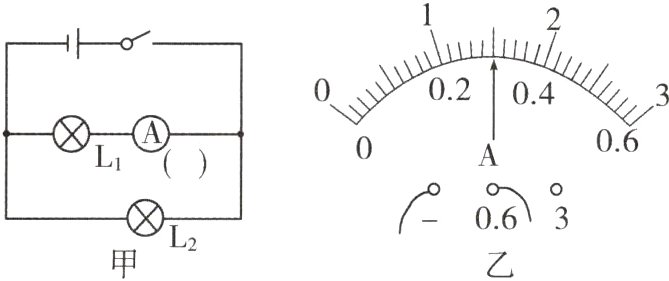

5.(教材P46实验改编)如图所示，小明和同桌用电流表测量电流，请按要求回答：

(1)电流表使用前，应检查指针是否对准______，如有偏差，需要“______”。
(2)在连接电路时，开关应处于______状态；电流表应与用电器______(选填“串联”或“并联”)在电路中。
(3)图甲中电流表测量的是______(选填“L₁”或“L₂”)的电流，电流表右端(括号位置)应为电流表的______(选填“正”或“负”)接线柱。
(4)若小明同学发现同桌读出的电流数据是自己的5倍，请指出同桌错误的原因：______________________________。

答案：
(1)零刻度线　调零　
(2)断开　串联
(3)L₁　正　
(4)选的是小量程，却按大量程读数
解析:
(1)电流表使用前，要检查电流表的指针是否对准零刻度线，若没有对准零刻度线，要先进行“调零”。
(2)在连接电路时，开关应处于断开状态;电流表应与用电器串联。
(3)由图甲可知,灯L₁、L₂并联,灯L₁与电流表串联，因此电流表测L₁的电流;连接电流表时必须使电流从“＋”接线柱流进电流表，从“－”接线柱流出电流表，因此电流表右端应为电流表的正接线柱。
(4)电流表有两个量程，指针指在同一位置时，大量程的读数是小量程的5倍，因此该同学错误的原因是选用小量程，却按大量程读数。
技法点拨
电流表读数时，应先看所选接线柱，再看分度值，最后读数。并且同一刻度线所对大小量程的读数为5倍关系。

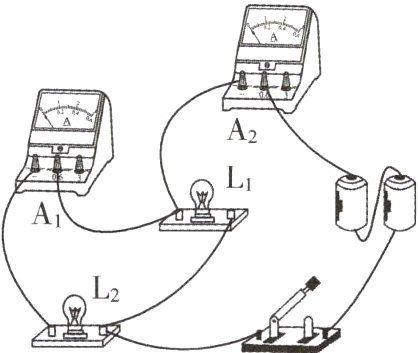

6.关于如图所示的电路有以下判断：①L₁和L₂两灯泡串联；②L₁和L₂两灯泡并联；③电流表A₁测灯泡L₁的电流；④电流表A₂测电路中的总电流。其中正确的有（ ）

A.①③ B.①④
C.②③ D.②④

答案： D　解析:开关闭合后，电流有两条路径，因此两灯泡的连接方式是并联;电流表A₂串联在干路中，测电路中的总电流;电流表A₁与灯泡L₂串联，测灯泡L₂的电流;所以①③错误，②④正确。

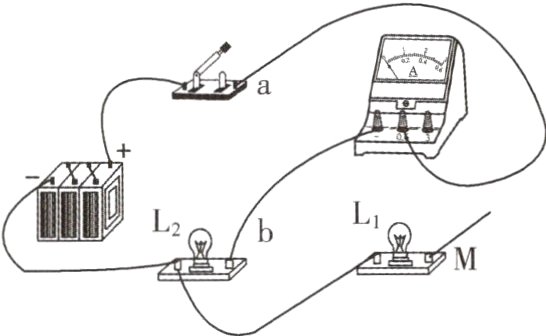

7.如图所示，在“用电流表测电流”的实验中，电路的其他部分都已连接完毕，只有导线M还未连入电路。下列说法正确的是（ ）

A.导线M与a接线柱相连且闭合开关时，发生短路故障
B.导线M与b接线柱相连且闭合开关时，L₁和L₂串联
C.导线M与b接线柱相连且闭合开关时，电流表测通过L₁和L₂的总电流
D.导线M与b接线柱相连且闭合开关时，电流表测通过L₂的电流

答案： C　解析:导线M与a接线柱连接且闭合开关时，两灯并联，电流表测通过L₂的电流，不会发生短路故障，故A错误;导线M与b接线柱连接且闭合开关时，两灯并联，电流表测干路电流，故B、D错误，C正确。
