4.(跨学科实践)为测量某定值电阻Rx的阻值，实验探究小组设计了如图甲所示的电路图，并进行了实验。
　

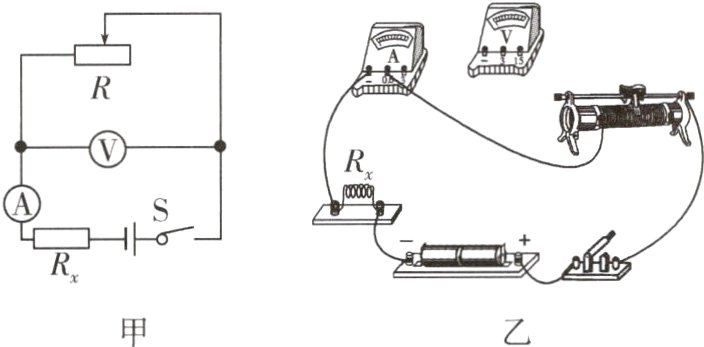

　(1)请根据实验电路图,用笔画线代替导线将图乙的实物电路补充完整。
　(2)为了不损坏电路元件,在闭合开关S前，调节滑动变阻器，让通过电流表的电流最_______(选填“大"或“小”)。

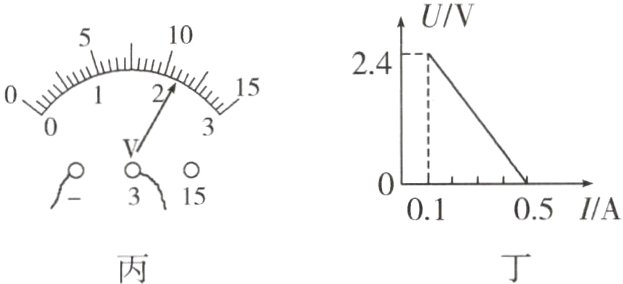

　(3)闭合开关S,调节滑动变阻器，记录电压表和电流表的读数,其中某次测量数据如图丙所示，此次电压表读数为_______V。
　(4)根据实验数据，该小组作出了电压一电流图像，如图丁所示,根据图像,可得电阻Rx =_______Ω。

答案：

(1)如图所示。
　　　　
(2)小
(3)2.2
(4)6

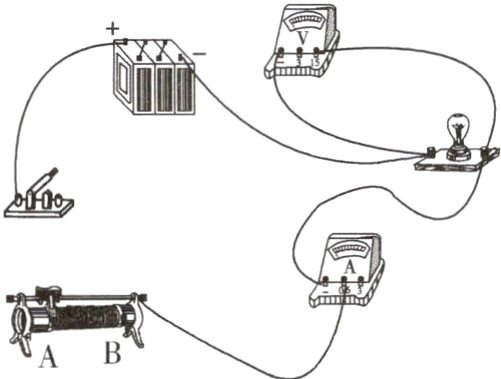

5.在“测定小灯泡的电阻"实验中，有如下器材:电压表、电流表、开关、电压为6V的电源、标有“3.8V　0.4A"(当电流为0.4A时,灯泡两端的电压为3.8V)的小灯泡、标有“20Ω1.5A"的滑动变阻器、导线若干。
　　　　
　(1)甲组同学接好最后一根导线，灯泡立即发出耀眼的光并很快熄灭,则他们一定是将导线接在了滑动变阻器的_______(选填“A”或“B”)接线柱上,此外他们还存在一个不当的实验操作:________________________。
　(2)为了保证实验安全,滑动变阻器的阻值调节范围为_______Ω~20Ω。

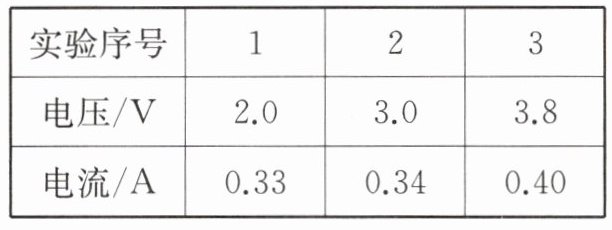

　(3)下表是乙组同学将电路连接完整后并按正确的操作测得的数据。当他们做完第1次实验后做第2次时，应将滑动变阻器的滑片向_______(选填“左"或“右")端移动。

　(4)在乙组中小洋是负责数据分析的，他认为用表格中的数据求出小灯泡电阻的平均值为8.1Ω,即为小灯泡电阻的测量值。请你对此做出简要的评估:________________________。

答案：
(1)A 接线时没有断开开关
(2)5.5
(3)右
(4)不正确，小灯泡的阻值和温度有关，不是定值
