《2024年智学酷提优精练九年级物理全一册人教版广东专版》

1.（教材P56小资料改编）现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少。下列有关常见电压值的表述，错误的是（ ）
A.手机电池的电压是3.7 V
B.铅蓄电池的电压是2 V
C.家庭电路的电压是220 V
D.一节新干电池的电压是2 V

答案： D　解析:一节新干电池的电压是1.5V。

2.关于电压表的使用，下列说法错误的是（ ）
A.电压表要与被测电路并联
B.电流要从电压表的正接线柱流进，从负接线柱流出
C.电压表不可以直接连接在电源两端
D.在不能估计所测电压时，测量前要用大量程试触

答案： C　解析:电压表可以直接接在电源两端，测量电源电压，故C错误。

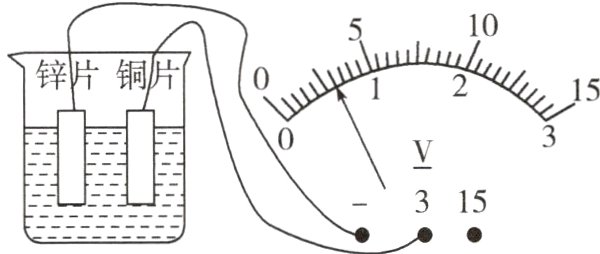

3.（教材P59T2改编）将铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池，用导线将电压表与铜片、锌片相连，测量这个自制电池的电压，如图所示。以下说法正确的是（ ）

A.锌片是电池的正极
B.这个电池的电压为6 V
C.这个电池的电压为3 V
D.这个电池的电压为0.6 V

答案： D　解析:由题图可知，电压表选的量程为0~3V,分度值是0.1V,电池的电压为0.6V;因为与电压表正接线柱相连的为电池的正极，所以铜片是电池的正极。
　易错提醒　　注意:电流一定是从电压表的正接线柱流入，从负接线柱流出。

4.如图所示的电压表，若选0～3 V的量程，则读数为______V；若选0～15 V的量程，则读数为______V。

答案： 2.6　13　解析:若选择0~3V量程，分度值是0.1V，由题图可知，指针所指的位置是2V+0.1V×6=2.6V。若选择0~15V量程，则对应的分度值是0.5V，由题图可知，指针所指的位置是10V+0.5V×6=13V。

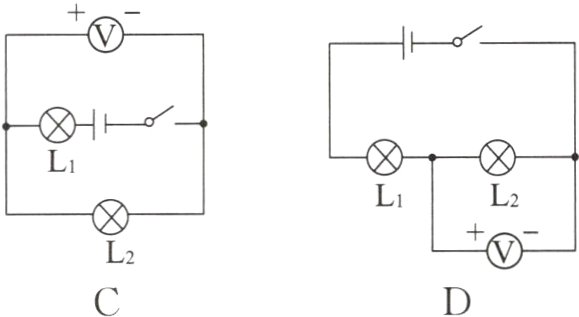

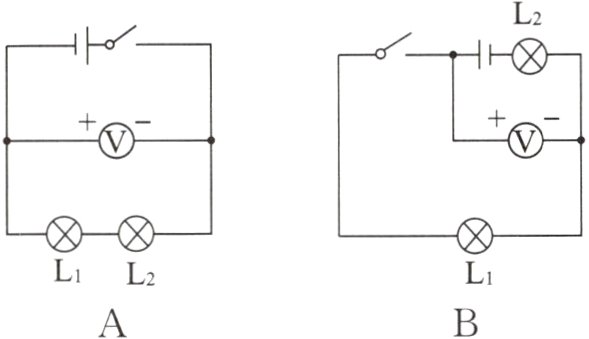

5.（多选）如图所示的电路中，要想测出L₂两端的电压，连接正确的是（ ）

答案： CD

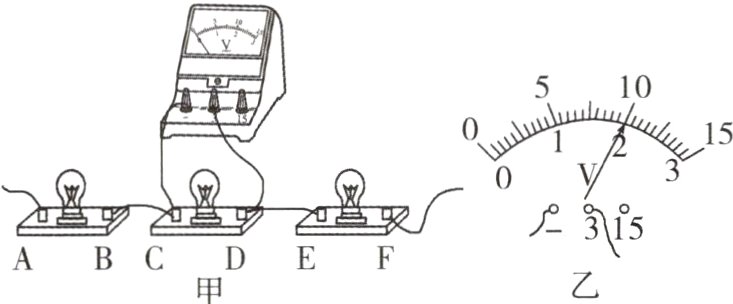

6.（教材P58想想议议改编）如图甲所示，将三个规格相同的小灯泡接入电路，用电压表测量其中一个小灯泡两端的电压，示数如图乙所示，则下列说法错误的是（ ）

A.左端导线应与电源的负极相连
B.电流从D接线柱流入电压表“3”接线柱
C.若D、E间导线断路，电压表示数将变大
D.C、D两接线柱间电压为2 V

答案： C　解析:由图甲可知，C与电压表的负接线柱相连，这说明电流从右流向左，所以左端导线应与电源的负极相连，电流从D接线柱流入电压表“3”接线柱，故A、B正确。若D、E 间导线断路，此时没有电流通过电压表，电压表示数为0，故C错误。由图乙可知，电压表选用的是小量程，分度值为0.1V，示数为2V,故D正确。
