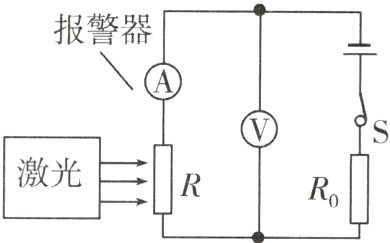

6.为保障安全，现在很多室内公共场所安装有烟雾报警装置，如图所示是烟雾报警器的简化原理图。电源电压保持不变，R₀为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻R的激光时，下列说法正确的是（ ）

A.电流表的示数变小，电压表的示数不变
B.电流表的示数变小，电压表的示数变大
C.电流表的示数不变，电压表的示数变大
D.电流表的示数不变，电压表的示数不变

答案： B 解析：由电路图可知，当有烟雾遮挡射向光敏电阻R的激光时，光照强度减弱，R的阻值增大，电路中的总电阻增大，由I = $\frac{U}{R}$可知，电路中的电流减小，即电流表的示数变小，故C、D错误；由U = IR可知，R₀两端的电压变小，R两端的电压变大，即电压表示数变大，故A错误，B正确。

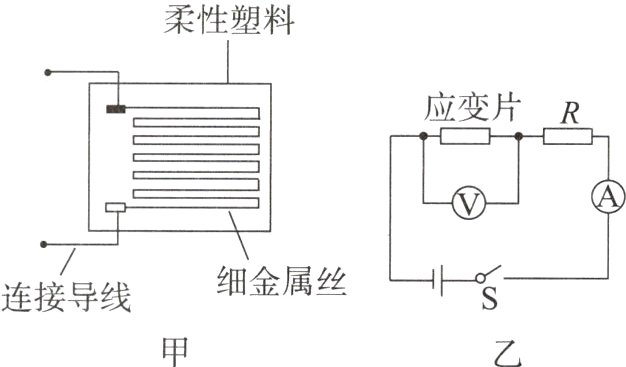

7.(2023·安徽)将一根细金属丝置入柔性塑料中，可以制成用来检测物体形变的器件应变片，其结构如图甲所示。将它接入图乙所示的电路，电源电压不变，R为定值电阻。闭合开关S，当应变片随被检测物体发生拉伸形变时，塑料中的金属丝会被拉长变细，导致电阻变大，则电路中的（ ）

A.电压表和电流表示数都变大
B.电压表示数变小，电流表示数变大
C.电压表和电流表示数都变小
D.电压表示数变大，电流表示数变小

答案： D 解析：根据图乙可知，闭合开关S，电路为串联电路，电压表测量应变片两端的电压，电流表测量电路中的电流；当应变片随被检测物体发生拉伸形变时，塑料中的金属丝会被拉长变细，导致电阻变大，总电阻变大，根据欧姆定律可知电路中电流变小，电流表示数变小；应变片的电阻变大，根据串联电路的分压规律可知，应变片分担的电压变大，电压表示数变大，故D正确。

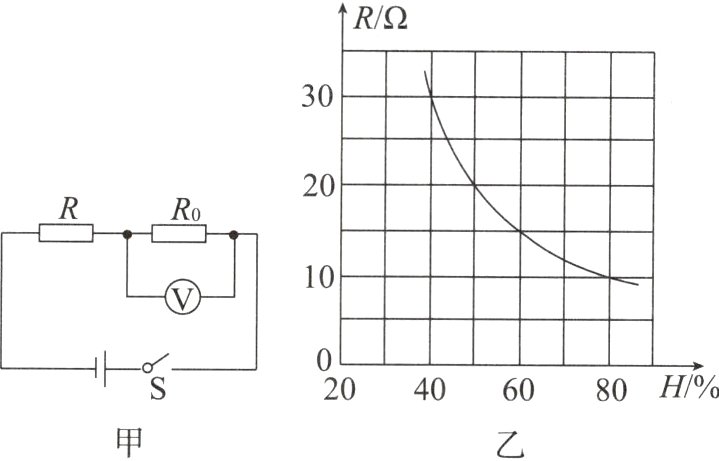

8.(2023·山西)小伟给学校劳动实践基地的蔬菜大棚设计了一个测量空气湿度的电路图，如图甲所示。电源电压恒为6 V，定值电阻R₀的阻值为20 Ω，湿敏电阻R的阻值随空气湿度H的变化关系如图乙所示。下列分析正确的是（ ）

A.空气湿度越大，湿敏电阻R的阻值越大
B.空气湿度越大，电压表示数越小
C.当空气湿度为40％时，电压表的示数为3.6 V
D.当电路中电流为0.15 A时，空气湿度为50％

答案： D 解析：由图乙知，空气湿度越大，湿敏电阻R的阻值越小，故A错误；定值电阻R₀和湿敏电阻R串联，电压表测定值电阻R₀两端的电压；空气湿度越大，湿敏电阻R的阻值越小，根据串联分压原理知，湿敏电阻R两端的电压越小，定值电阻R₀两端的电压越大，即电压表示数越大，故B错误；由图乙知，当空气湿度为40％时，湿敏电阻R的阻值为30 Ω，根据串联分压原理得，$\frac{R}{R_{0}}=\frac{U_{湿}}{U_{0}}=\frac{30\ \Omega}{20\ \Omega}=\frac{3}{2}$①，U_{湿}+U_{0}=6 V②，由①②解得U_{湿}=3.6 V，U_{0}=2.4 V，电压表的示数为2.4 V，故C错误；根据欧姆定律得，R_{总}=\frac{U_{电源}}{I}=\frac{6\ V}{0.15\ A}=40\ \Omega，根据串联电路电阻的特点，R' = R_{总}-R_{0}=40\ \Omega - 20\ \Omega = 20\ \Omega，由图乙知，此时对应的空气湿度为50％，故D正确。

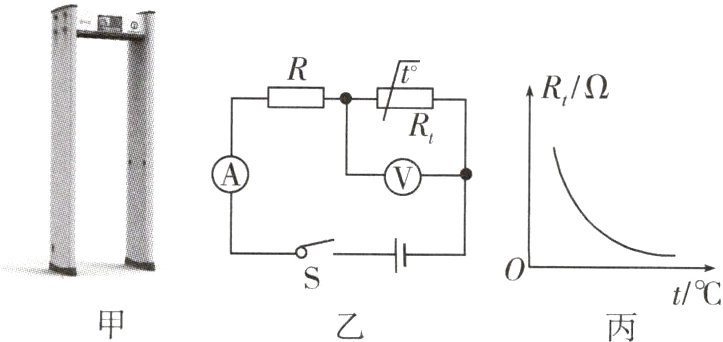

9.(信息类试题)如图甲所示，在有些场所的入口设有自动测温设备，当有人通过时，该设备可以显示出人的体温。受其启发，小明同学为学校的图书馆设计了“自动测温门”，电路如图乙所示，R是定值电阻，Rₜ是一个由半导体材料制成的热敏电阻，其阻值随温度变化的关系如图丙所示，电源电压不变，则被测者体温越高，电流表的示数_______，电压表的示数_______。（均选填“越大”或“越小”）

答案： 越大 越小 解析：由电路图可知定值电阻R与热敏电阻R_{t}串联，电压表测R_{t}两端的电压，电流表测电路中的电流；由图丙可知，当被测者体温越高时，R_{t}的阻值越小，电路中的总电阻越小，由I = $\frac{U}{R}$可知，电路中的电流越大，即电流表的示数越大；由U = IR可知，定值电阻R两端的电压越大，由串联电路的电压特点知，R_{t}两端的电压越小，即电压表的示数越小。
