《2024年智学酷提优精练九年级物理全一册人教版广东专版》

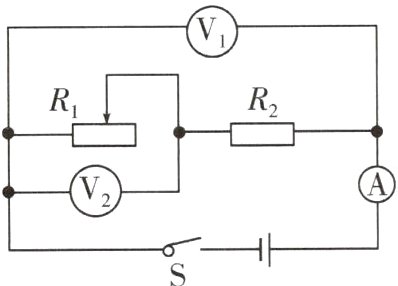

1.(2022·鞍山)如图所示的电路中，电源电压不变。闭合开关S，R₁的滑片向左移动的过程中，下列说法正确的是（ ）

A.电流表A的示数变小
B.电压表V₂的示数变大
C.电压表V₁示数与电流表A示数的比值变大
D.电压表V₁示数与电流表A示数的乘积变大

答案： D 解析：因电源电压不变，所以，滑片移动时，电压表V₁的示数不变；R₁的滑片向左移动的过程中，滑动变阻器接入电路中的电阻变小，电路的总电阻变小，电路中的电流变大，即电流表A的示数变大；电压表V₁示数与电流表A示数的比值变小；电压表V₁示数与电流表A示数的乘积变大；故A、C错误，D正确。由U = IR可知，定值电阻R₂两端的电压变大，因串联电路中总电压等于各分电压之和，所以，滑动变阻器R₁两端的电压变小，即电压表V₂的示数变小，故B错误。

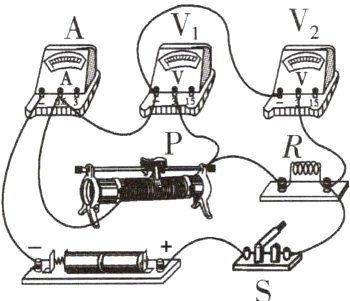

2.如图所示，电源电压保持不变，R为定值电阻。闭合开关S，将滑片P从右端向左端移动过程中，下列说法正确的是（ ）

A.电压表V₁和V₂示数不变，电流表A示数变大
B.电压表V₂和电流表A示数的乘积先变大后变小
C.电压表V₁和电流表A示数之比不变
D.电压表V₂和电流表A示数之比变小

答案： D 解析：由题图可知，在滑片P从右端向左端移动的过程中，滑动变阻器连入电路中的阻值变小，电路总电阻变小，由I = $\frac{U}{R}$可知，整个电路中的电流变大，所以电流表A的示数逐渐变大；因电压表V₁测的是滑动变阻器两端的电压，且U₁ = U - IR，所以当电流变大时，电压表V₁的示数变小，故A错误。电压表V₂测的是电源电压，电压表V₂的示数不变，电流表A的示数逐渐变大，电压表V₂和电流表A示数的乘积变大，故B错误。根据I = $\frac{U}{R}$可知，电压表V₁和电流表A示数之比就是滑动变阻器的阻值，电压表V₂和电流表A示数之比就是滑动变阻器和定值电阻的总阻值，故C错误，D正确。

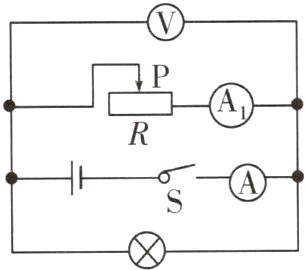

3.如图所示的电路中，电源电压不变。闭合开关S，将滑片P向右移动的过程中（忽略灯丝电阻的变化），下列说法正确的是（ ）

A.电流表A₁示数变小，电压表V示数不变
B.电流表A示数变大，灯泡亮度变亮
C.电压表V示数与电流表A和A₁示数之差的比值不变
D.电压表V示数与电流表A₁示数的比值不变

答案： C 解析：由电路图可知，灯泡与滑动变阻器并联，电压表测电源电压，电流表A测干路电流，电流表A₁测滑动变阻器支路的电流。因电源电压保持不变，所以，滑片移动时，电压表V的示数不变；滑片移动时，通过灯泡支路的电流不变，灯泡的亮度不变；当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路中的电阻变小，由I = $\frac{U}{R}$可知，通过滑动变阻器的电流变大，即电流表A₁示数变大；干路电流变大，即电流表A的示数变大，故A、B错误。电流表A和A₁示数之差即为通过灯泡的电流；由R = $\frac{U}{I}$可知，电压表V示数与电流表A和A₁示数之差的比值为灯泡的电阻（忽略灯丝电阻的变化），则该比值保持不变，故C正确。由R = $\frac{U}{I}$可知，电压表V示数与电流表A₁示数的比值为滑动变阻器接入电路的电阻，因滑动变阻器接入电路的电阻变小，则该比值变小，故D错误。

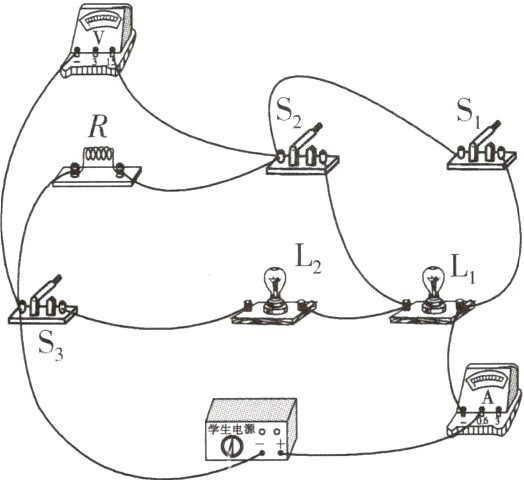

4.如图所示电路，电源两端电压与灯丝电阻保持不变。先只闭合开关S₂，电流表和电压表均有示数。下列说法正确的是（ ）

A.再断开开关S₂，只闭合开关S₁时，电压表示数不变，电流表示数变小
B.再断开开关S₂，只闭合开关S₁时，电压表示数与电流表示数的比值变大
C.再闭合开关S₁、S₃时，电压表示数不变，电流表示数变大
D.再闭合开关S₁、S₃时，电压表示数与电流表示数的比值变小

答案： D 解析：当只闭合S₂时，L₁和R串联，电流表测量电路中电流，电压表测量R两端电压。当再断开S₂，只闭合S₁时，电路是R的简单电路，电流表测量电路中电流，电压表测量电源电压，所以电压表的示数变大，因电路中电阻变小，由I = $\frac{U}{R}$可知电流表示数变大，由R = $\frac{U}{I}$可知电压表和电流表示数的比值为R的阻值，所以不变，故A、B错误；再闭合S₁、S₃时，L₁被短接，R与L₂并联，电压表测量电源电压，所以电压表的示数变大，并联电路总电阻变小，干路电流变大，即电流表示数变大，电压表和电流表示数的比值变小，故C错误，D正确。

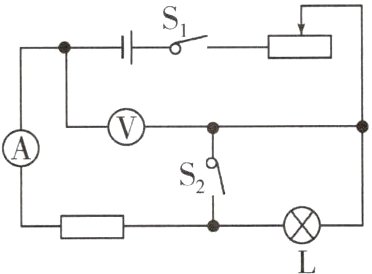

5.如图所示的电路，只闭合开关S₁，将滑动变阻器滑片从最右端向左移动至中点，灯泡L的亮度将_______（选填“变亮”“变暗”或“不变”）。保持滑片位置不动，再闭合开关S₂，电压表示数_______，电流表示数_______（以上两空均选填“变大”“变小”或“不变”）。

答案： 变亮 变小 变大
解析：只闭合开关S₁，滑动变阻器、灯泡和定值电阻串联，电压表测量灯泡和定值电阻两端的总电压，电流表测量串联电路的电流；将滑动变阻器滑片从最右端向左移动至中点，滑动变阻器接入电路的阻值变小，电路的总电阻变小，电路中的电流变大，即通过灯泡L的电流变大，所以灯泡的亮度将变亮。再闭合开关S₂，灯泡被短接，电路的总电阻变小，电流增大，即电流表示数变大；电源电压不变，滑动变阻器两端的电压会变大，根据串联电路的电压规律可知，电压表示数变小。
