《2024年智学酷提优精练九年级物理全一册人教版广东专版》

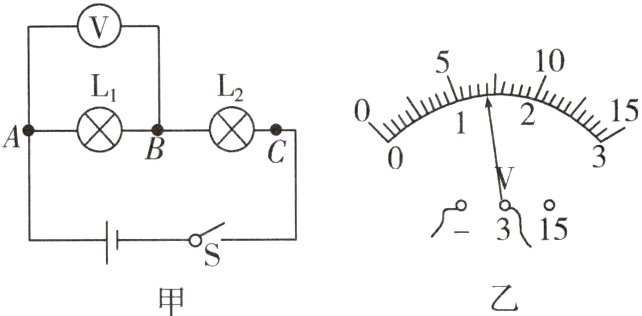

1.（教材P60实验改编）某同学用如图甲所示的电路来探究串联电路的电压规律。
　　
（1）实验中应选用________（选填“相同”或“不同”）规格的小灯泡L₁、L₂连入电路。
（2）按图甲所示电路连接好实物，在连线时开关S应________（选填“断开”或“闭合”）。连好电路后，可以通过________来判断电表所选量程是否合适。

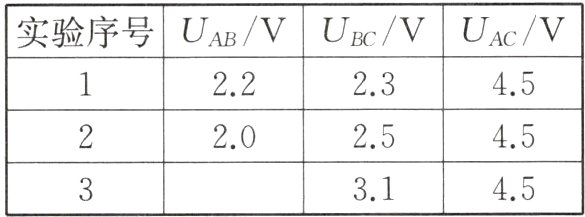

（3）将电压表分别连到A与B、B与C、A与C，闭合开关，测量电压Uₐₙ、Uₙₑ、Uₐₑ，并将测得的数据记录在下表中；
　　　
改变两个小灯泡的规格，重做上述实验，其中第3次实验A与B两点间的电压如图乙所示，其示数是________V。分析实验数据，可得到串联电路的电压规律是________________（写表达式）。
（4）探究串联电路的电压规律时需要进行多次实验，主要目的是________________（选填“寻找普遍规律”或“减小实验误差”）。
（5）实验完毕，应先________，然后整理实验器材，放在规定位置。

答案：
(1)不同
(2)断开 试触
(3)1.4 $U_{AC}=U_{AB}+U_{BC}$
(4)寻找普遍规律
(5)断开开关

2.（教材P61实验改编）在探究并联电路的电压规律实验中，小方使用了两个相同的灯泡。

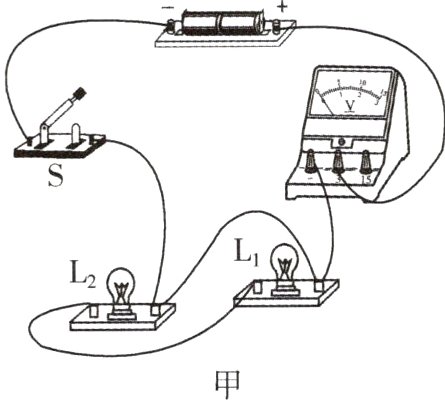

（1）图甲是小方已经连接完成的部分实物电路，请用笔画线代替导线在图中增加一条导线，使得电压表测量L₁两端的电压。
　　　　　　　　　
　　　　　　　

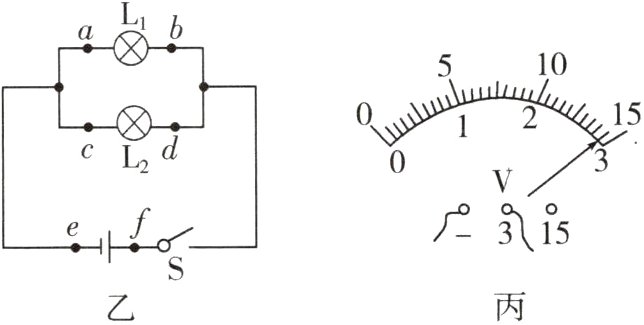

（2）如图乙所示的电路中，将电压表并联在a、b两点时，闭合开关，电压表的示数如图丙所示，电压表的示数为________V。
（3）依次将电压表并联到电路中的a和b、c和d、e和f两点，小方发现电压表示数相等，由此她得出结论：并联电路中，各支路两端的电压相等。此结论________（选填“科学”或“不科学”），接下来应该进行的操作是______________________________。

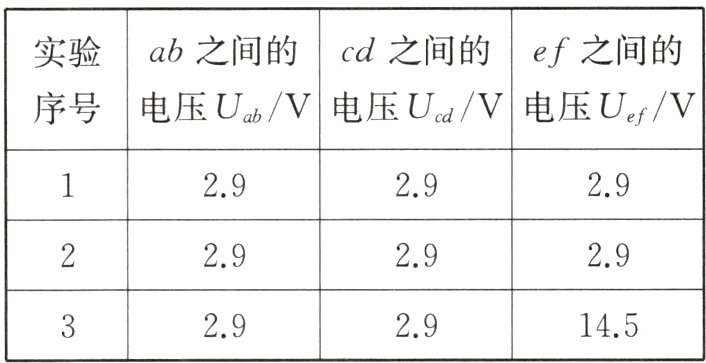

（4）小方改进实验之后，经过多次测量得到了表中的实验数据，其中明显错误的数据是________；出现这种错误的原因是______________________________。
　　　　　　
（5）排除错误的数据并且改正之后，分析表格中的数据可知，并联电路各支路用电器两端的电压与电源两端电压的关系是________。（写表达式）

答案：

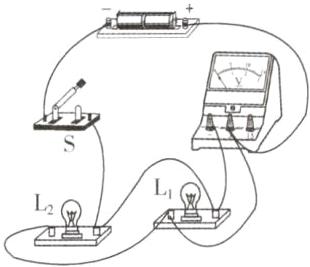

(1)如图所示。

(2)2.9
(3)不科学 换用不同规格的小灯泡进行多次实验，再得出结论
(4)14.5V 电压表选用的是小量程，误用大量程读数
(5)$U_{ab}=U_{cd}=U_{ef}$
