《2024年智学酷提优精练九年级物理全一册人教版广东专版》

1.(易错题)用一个开关同时控制两盏灯，则这两盏灯的连接方式 （ ）
A.只能是串联 B.只能是并联
C.串联或并联都可以 D.串联或并联都不可以

答案： C　解析:由于开关在不同电路中的作用不同，在串联电路和并联电路的干路中都能控制所有用电器，所以当一个开关同时控制两盏灯的亮与灭时，这两盏灯可能是串联也可能是并联。
易错提醒：注意，开关在串联电路和并联电路的干路中都能控制所有用电器。

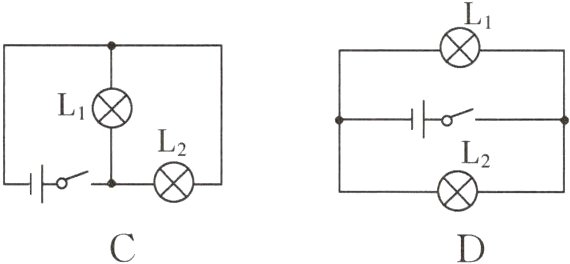

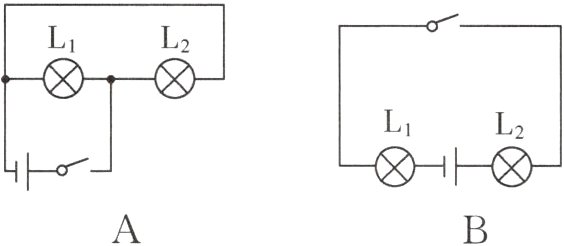

2.如图所示，灯泡L₁、L₂串联的电路是 （ ）

答案： B　解析:A中，闭合开关，电流分别通过两个灯泡，有两条路径，属于并联，故A错误;B 中，闭合开关，电流依次通过两个灯泡，只有一条路径，属于串联，故B正确;C、D中,闭合开关，电流分别通过两个灯泡，有两条路径，属于并联，故C、D错误。
技法点拨：辨析电路的串联和并联，关键是看电流有一条路径（路径不分岔）还是有两条或多条路径（路径分岔）。

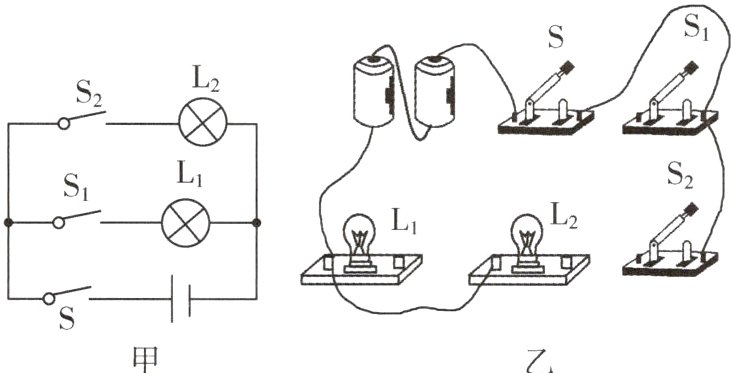

3.(教材P42图片改编)根据图甲所示的电路图，用笔画线代替导线连接图乙所示的实物图。

答案：
如图所示。

解析:由图甲所示电路图可知，两灯泡并联，开关S在干路中，开关S₁和灯L₁串联在支路中，开关S₂和灯L₂串联在另一条支路中。

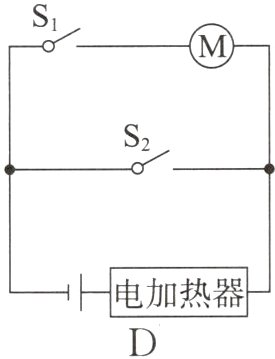

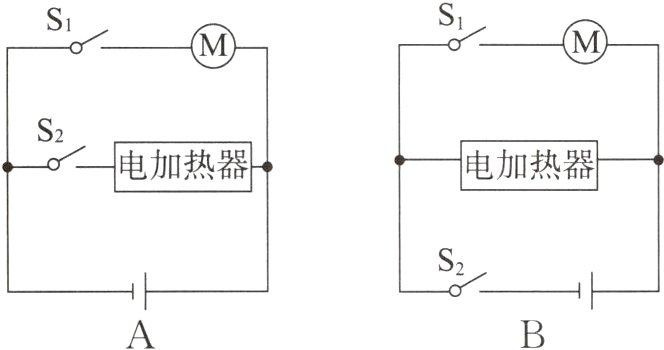

4.(2023·长沙)“浴霸”里的电加热器和换气扇能独立工作互不干扰，符合上述要求的电路是 （ ）

串联和并联


答案： A　解析:由题意可知，电加热器和换气扇互不影响，能独立工作，故应使电加热器和换气扇并联，且各自的支路有一个开关控制，干路上没有开关，故A正确。

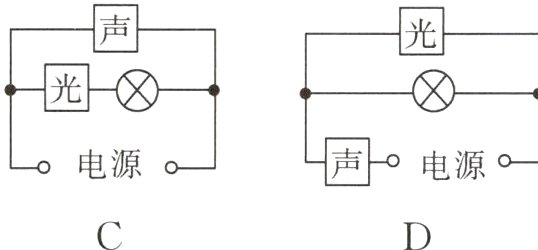

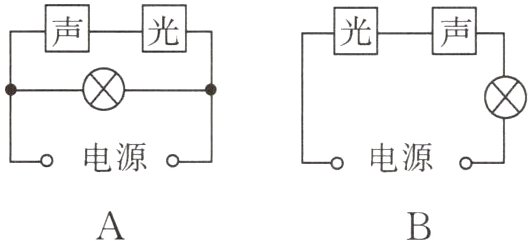

5.(教材P44T5改编)有一种自动控制的楼道灯，有声音时“声敏”开关闭合，用—声—表示“声敏”开关；楼道光线非常暗时“光敏”开关闭合，用—光—表示“光敏”开关。在晚上楼道内有人走动发出声音时，“光敏”和“声敏”开关都闭合灯才亮。下列图中能实现以上功能的是 （ ）

答案： B　解析:根据题意可知，当光暗到一定程度，而且有一定的声音时灯才发光，所以两个开关串联，共同控制灯泡，故B正确;A、C、D中各开关闭合时均会造成电源短路。

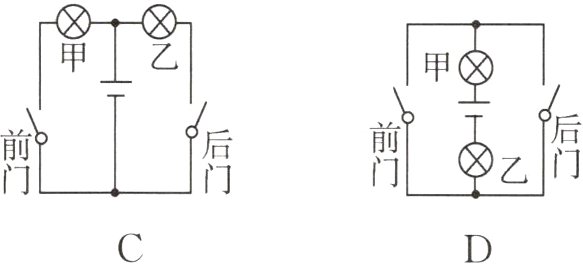

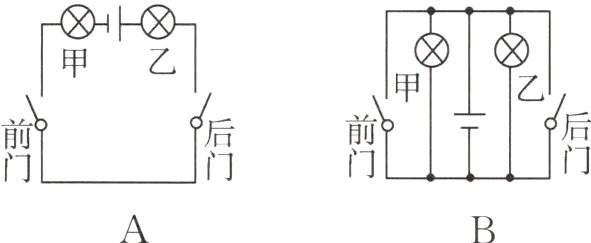

6.(教材P44T4改编)某学校有前、后两个门，在前、后门上各装有一个按钮开关，门卫室内有电池组和甲、乙两盏电灯，前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮。下列电路图符合要求的是 （ ）

答案： C　解析:前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮，说明两灯互不影响、能独立工作，即甲、乙两个灯泡应并联，且前门开关控制甲灯、后门开关控制乙灯。
技法点拨：电学设计类问题的解决方法
（1）首先确定用电器的串、并联关系。
（2）其次确定开关的作用：开关的控制作用与位置无关的是串联电路；开关的控制作用与位置有关的是并联电路。并联电路中，控制整个电路的开关位于干路上；控制支路用电器的开关与该用电器串联。
