《2024年智学酷提优精练九年级物理全一册人教版广东专版》

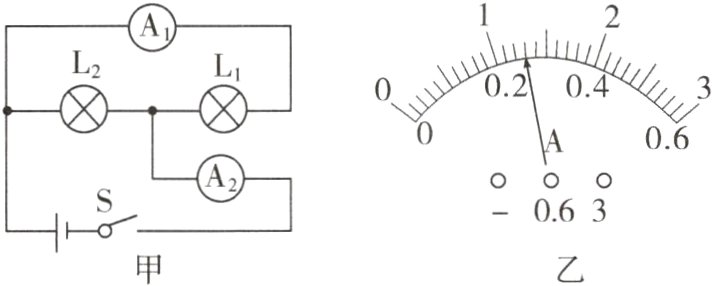

3.如图甲所示的电路中，闭合开关后，两个电流表指针偏转均如图乙所示，则通过灯泡L₁和L₂的电流分别为（ ）

A.1.3 A，0.26 A
B.1.04 A，0.26 A
C.0.23 A，1.06 A
D.0.26 A，1.04 A

答案： D

4.如图所示，当开关S闭合时，电流表A的示数为6 A，A₁的示数为2.5 A，A₂的示数为5 A，则L₁、L₂中的电流分别是________A、________A。

答案： 3.5　1.5

5.(2023·自贡)为了保护同学们的视力，自贡很多学校教室里的日光灯更换成为LED护眼灯，教室里的9盏护眼灯的连接方式是________(选填“串”或“并”)。如果打开护眼灯之后，老师又打开了教室中的多媒体设备，则教室电路中的总电流会________(选填“增大”“减小”或“不变”)。

答案： 并　增大

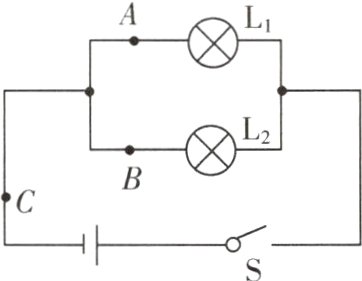

6.(开放性试题)小明和小华利用如图所示电路做完“探究并联电路中电流的规律”的实验后，在原有的实验器材基础上又添加了一个开关，重新设计了一个电路，利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系，请在虚线框中画出电路图。

答案：
如图所示。
