6.(跨学科实践)课外兴趣小组要测量一个未知电阻$R_{x}$的阻值，现有下列器材：电源、两个量程均为$0～0.6\ A$的相同电流表$A_{1}$和$A_{2}$、一个已知阻值的定值电阻$R_{0}(9\ \Omega)$、一个开关、一个滑动变阻器、导线若干。兴趣小组的同学们开动脑筋，积极思考，设计出了一个测量$R_{x}$阻值的方法。

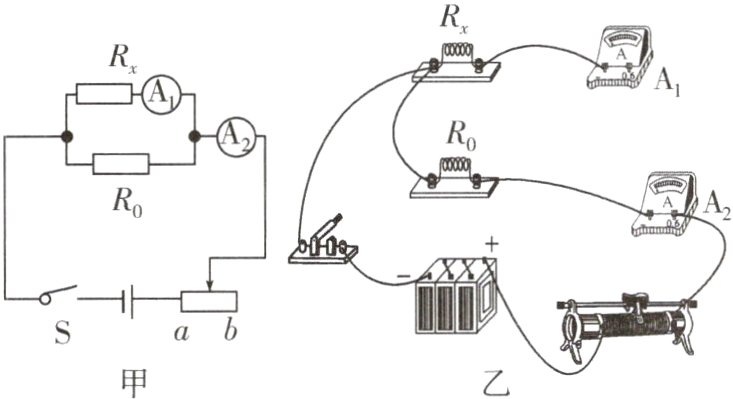

(1)同学们设计出的测量电路如图甲，请根据电路图把未完成的实物电路(图乙)连接完整。

(2)连接好电路，闭合开关$S$之前，滑动变阻器的滑片应滑到________(选填“$a$”或“$b$”)端。

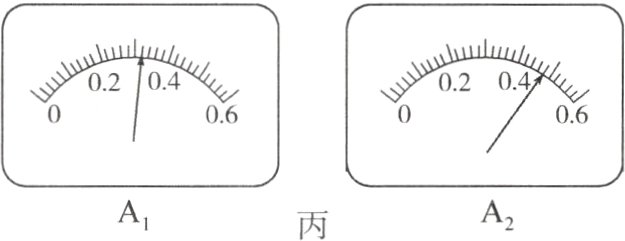

(3)调节滑动变阻器，使两个电流表有一个恰当的读数，如图丙，两表$A_{1}$、$A_{2}$的读数分别为$I_{1}=$________$A$，$I_{2}=$________$A$。

(4)根据两电流表读数可得出被测电阻$R_{x}=$________$\Omega$。

答案：

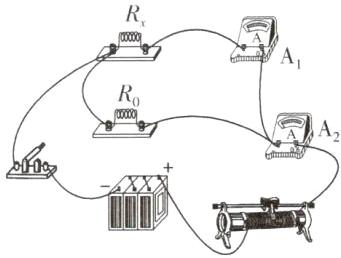

(1)如图所示。

(2)$b$
(3)$0.32$ $0.48$
(4)$4.5$

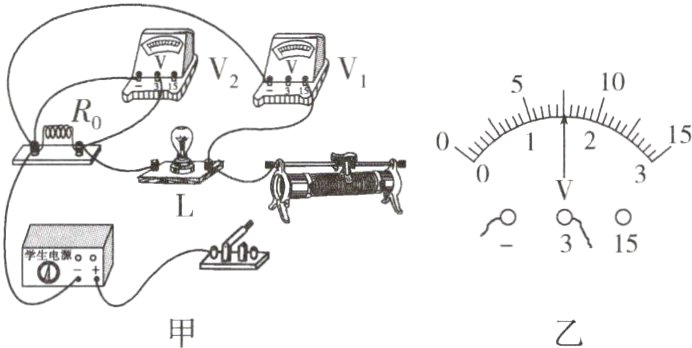

7.利用如图甲所示电路测量小灯泡正常发光时的电阻。已知电源电压为$6\ V$，$R_{0}$的阻值为$10\ \Omega$，小灯泡正常发光时的电压为$2.5\ V$。

(1)请用笔画线代替导线，将图甲中的电路正确连接，导线不要交叉，滑片向左移动时灯泡变暗。闭合开关前，需将滑片移至________端。
(2)闭合开关移动滑片，发现小灯泡不发光，电压表$V_{1}$示数接近电源电压，电压表$V_{2}$无示数(接线均完好，导线无断路)，故障原因可能是________。
(3)排除故障后，闭合开关移动滑片，电压表$V_{2}$示数如图乙所示为________$V$，此时通过小灯泡的电流为________$A$。
(4)继续移动滑片，当电压表$V_{1}$示数为$5\ V$时，小灯泡正常发光，此时小灯泡的电阻为________$\Omega$。

答案：

(1)如图所示。 左
(2)小灯泡断路
(3)$1.5$ $0.15$
(4)$10$
