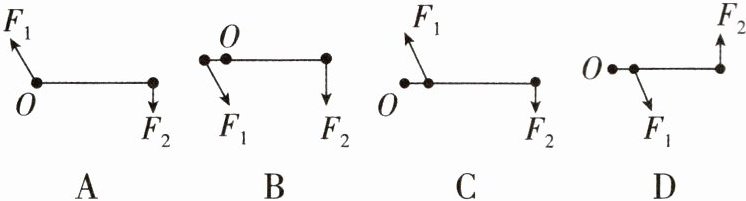

1 [2025河南商丘期中]人体的手臂可视为杠杆,手握哑铃抬起手臂,手臂在肱二头肌的拉力作用下绕肘关节O点转动。关于其原理,下列示意图正确的是( )
答案：

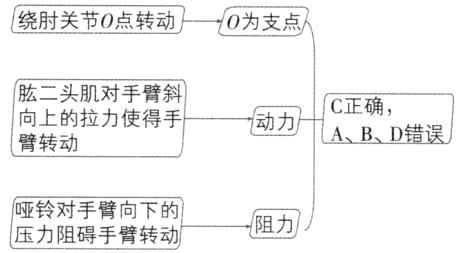

C 【解析】绕肘关节O点转动，O为支点，肱二头肌对手臂斜向上的拉力使得手臂转动，此为动力，C正确，A、B、D错误；哑铃对手臂向下的压力阻碍手臂转动，此为阻力。
C 【解析】绕肘关节O点转动，O为支点，肱二头肌对手臂斜向上的拉力使得手臂转动，此为动力，C正确，A、B、D错误；哑铃对手臂向下的压力阻碍手臂转动，此为阻力。

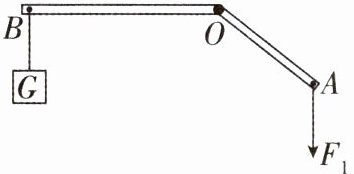

2 [2023江苏南通中考]如图,杠杆AOB保持静止,O为支点,请作出动力$F_1$的力臂$l_1$和阻力$F_2。$
答案：
如图所示
如图所示
(1)挂钩码前,杠杆静止在甲图中的位置,此时杠杆
(2)实验中,改变钩码的数量和悬挂位置,收集多组杠杆平衡时的动力、动力臂、阻力和阻力臂的数据,其目的是
(3)表格中是实验获得的数据,分析前三次实验数据,得出结论：当杠杆平衡时,
(4)根据实验结论可知,表格中空白处的数字应为
平衡
(填“平衡”或“不平衡”),为使杠杆在水平位置平衡,应将平衡螺母向右
(填“左”或“右”)调节。(2)实验中,改变钩码的数量和悬挂位置,收集多组杠杆平衡时的动力、动力臂、阻力和阻力臂的数据,其目的是
B
(填“A”或“B”)。(3)表格中是实验获得的数据,分析前三次实验数据,得出结论：当杠杆平衡时,
$F_{1}l_{1}=F_{2}l_{2}$
(用公式表示)。(4)根据实验结论可知,表格中空白处的数字应为
8
。
答案：
(1)平衡 右
(2)B
(3)$F_{1}l_{1}=F_{2}l_{2}$
(4)8 【解析】
(1)图甲中杠杆处于静止状态，说明杠杆处于平衡状态；图甲中杠杆右端偏高，应将平衡螺母向右调节，使杠杆在水平位置平衡。
(2)探究杠杆平衡条件时进行多次实验的目的是寻找普遍规律，使结论具有普遍性，故选B。
(3)分析前三次实验数据，得到1N×20cm=2N×10cm，2N×15cm=1.5N×20cm，3N×5cm=1N×15cm，所以当杠杆平衡时，$F_{1}l_{1}=F_{2}l_{2}$。
(4)由杠杆平衡条件可得4N×2cm=$F_{2}$×1cm，解得$F_{2}$=8N，所以表格中空白处的数字应是8。
(1)平衡 右
(2)B
(3)$F_{1}l_{1}=F_{2}l_{2}$
(4)8 【解析】
(1)图甲中杠杆处于静止状态，说明杠杆处于平衡状态；图甲中杠杆右端偏高，应将平衡螺母向右调节，使杠杆在水平位置平衡。
(2)探究杠杆平衡条件时进行多次实验的目的是寻找普遍规律，使结论具有普遍性，故选B。
(3)分析前三次实验数据，得到1N×20cm=2N×10cm，2N×15cm=1.5N×20cm，3N×5cm=1N×15cm，所以当杠杆平衡时，$F_{1}l_{1}=F_{2}l_{2}$。
(4)由杠杆平衡条件可得4N×2cm=$F_{2}$×1cm，解得$F_{2}$=8N，所以表格中空白处的数字应是8。
2024年8月8日,在巴黎奥运会皮划艇静水项目男子双人划艇500米决赛中,中国选手季博文、刘浩夺得冠军。如图所示,运动员手中的桨可视为杠杆,下列工具正常使用时,与桨属于同类杠杆的是(
A
)
答案：
A 【解析】桨在使用时，动力臂小于阻力臂，是费力杠杆。使用筷子时，动力臂小于阻力臂，是费力杠杆，故A符合题意；在使用瓶起子、核桃夹、榨汁器时，动力臂大于阻力臂，是省力杠杆，故B、C、D不符合题意。故选A。 关键点拨：先确定阻力的作用点(即B点)，然后过阻力的作用点竖直向下画出阻力；力臂的画法：由题图可知支点为O，过支点作到动力作用线的延长线的垂线段即为动力臂，标出$l_{1}$。 易错警示：部分同学容易误认为力臂是支点到力的作用点的距离，所以会误认为选项A正确。其实，力臂是支点到力的作用线的距离。

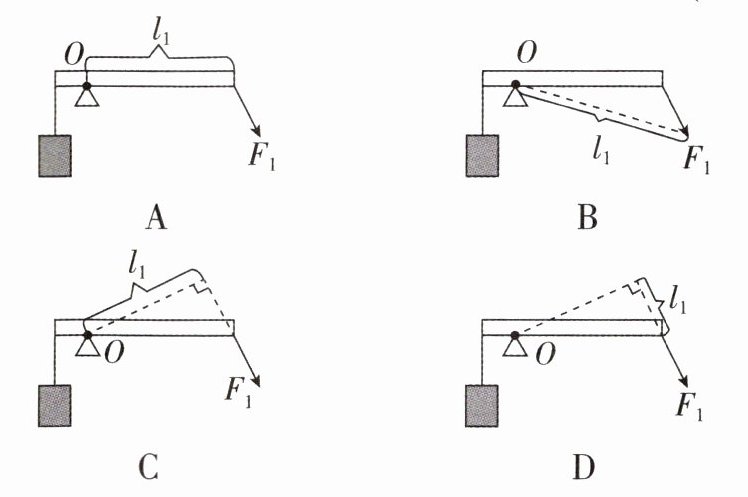

5 [2025陕西西安质检,中]如图所示,关于对动力$F_1$的力臂$l_1$的画法,下列选项中正确的是(
C
)
答案：
C 【解析】A、B两个选项中力臂与动力作用线不垂直，故A、B错误；D选项中，力臂在力的作用线上，不是支点到动力作用线的距离，故D错误；C选项中，$l_{1}$是支点到$F_{1}$的作用线的距离，故C正确。故选C。
