3. 如图17.1 - 3所示是小明在做完“探究电阻一定时电流与电压的关系”的实验后，根据实验数据绘制的$I - U$图像，他记录数据时忘记标注使用的定值电阻对应的阻值了，只知道$R_{1}=5\Omega$，$R_{2}=10\Omega$，请你判断，甲对应的是R₁(选填“$R_{1}$”或“$R_{2}$”)，理由是在电压相同时，通过R₁的电流比通过R₂的电流大(或电流相同时，R₁两端的电压比R₂两端的电压小)。

答案： 3.R₁　在电压相同时，通过R₁的电流比通过R₂的电流大(或电流相同时，R₁两端的电压比R₂两端的电压小)

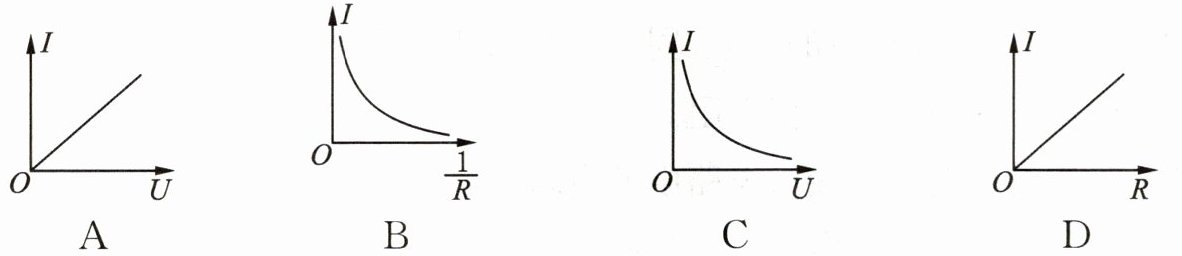

4. 选项中是同学们在探究电流与电压、电阻的关系时根据实验数据绘制的四个图像，正确的是()


A.
B.
C.
D.

答案： 4.A

5. 如图17.1 - 4所示是电学实验中常见的实验电路，可在$A$、$B$间接入定值电阻进行不同的实验，对滑动变阻器在此实验中的作用，描述正确的是()


A.探究电阻一定时电流与电压的关系——保证定值电阻的阻值不变
B.探究电压一定时电流与电阻的关系——调节定值电阻两端的电压成倍数的变化
C.探究电阻一定时电流与电压的关系——多次测量求平均值，减小误差
D.探究电压一定时电流与电阻的关系——保证定值电阻两端的电压不变

答案： 5.D

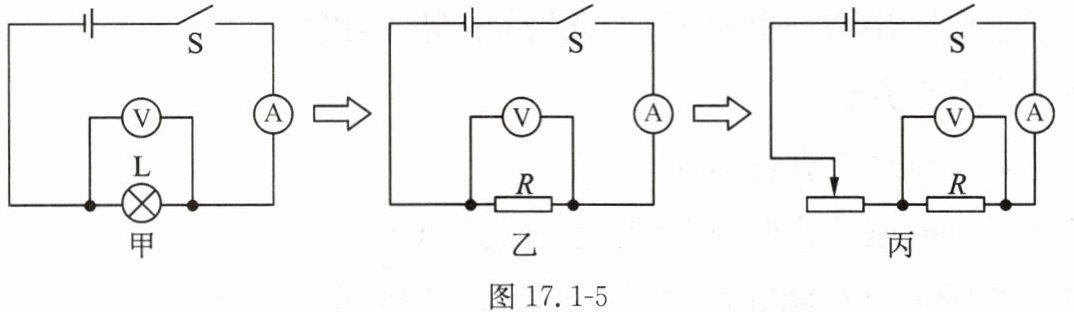

6. 某实践小组在做“探究电阻一定时电流与电压的关系”的实验过程中，经过几次实验，依次改进了实验电路如图17.1 - 5甲、乙、丙所示。灯泡中灯丝的电阻容易随灯丝温度的改变而改变，$R$是定值电阻。选项中说法错误的是()

A.甲改进为乙：为保证实验过程中电阻不变
B.乙改进为丙：实现多次实验，得到电流跟电压之间的关系
C.丙：移动滑动变阻器滑片的目的是改变电阻两端的电压和通过电阻的电流
D.丙：在不增加任何器材的情况下，可探究电压一定时电流与电阻的关系

答案： 6.D
