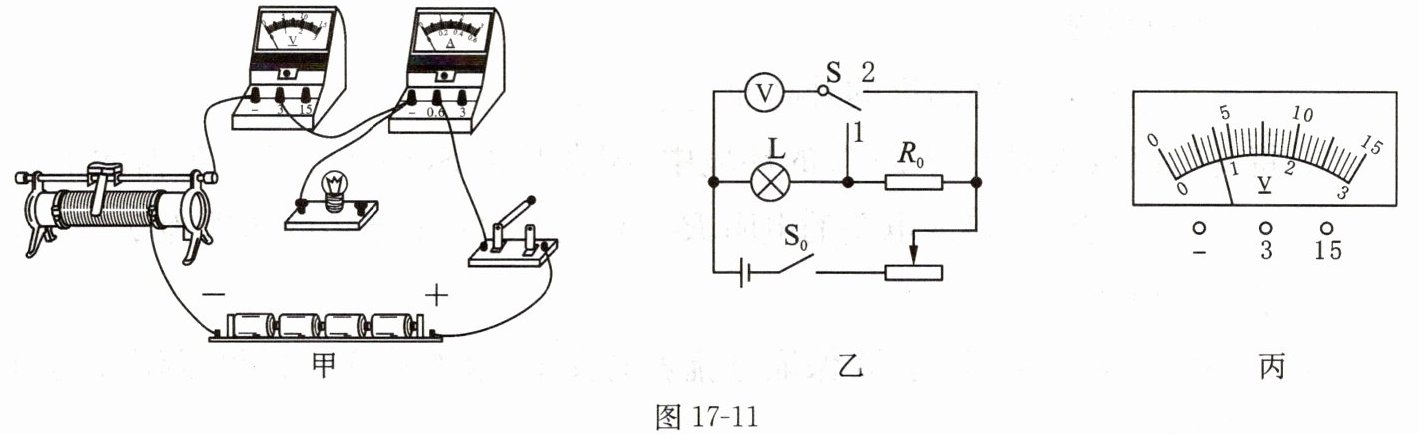

13. 如图 17 - 11 甲所示是小明测量小灯泡电阻的实验电路。电源电压 $ U = 6 V $,小灯泡 L 的额定电压为 2.5 V。
(1) 请用笔画线表示导线,将该电路连接完整,要求导线不交叉。

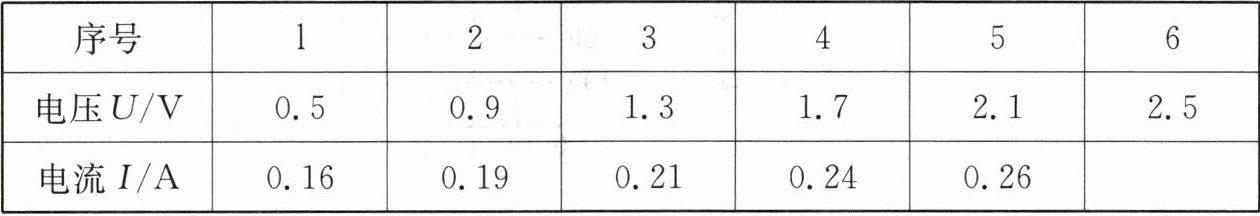

(2) 实验测量出的数据如表所示,根据数据分析,最大电阻为 20 $\Omega$ 的滑动变阻器

(3) 小明完成第 5 组数据测量后,要测量小灯泡正常发光时的电阻,滑动变阻器滑片应向
(4) 小明在测量第 6 组数据时发现电流表损坏,小明利用图 17 - 11 乙所示的电路测量出了小灯泡正常发光时的电阻,已知定值电阻 $ R_0 $ 的阻值为 5 $\Omega$。实验步骤如下:
① 闭合开关 $ S_0 $,单刀双掷开关 S 接 1,移动滑动变阻器的滑片,使电压表的示数 $ U_1 = $
② 保持滑动变阻器滑片的位置不变,将单刀双掷开关 S 接 2,电压表的示数如图 17 - 11 丙所示,则小灯泡 L 正常发光时的电阻 $ R_L = $

(1) 请用笔画线表示导线,将该电路连接完整,要求导线不交叉。
(2) 实验测量出的数据如表所示,根据数据分析,最大电阻为 20 $\Omega$ 的滑动变阻器
不能
(选填“能”或“不能”)满足实验要求。(3) 小明完成第 5 组数据测量后,要测量小灯泡正常发光时的电阻,滑动变阻器滑片应向
右
(选填“左”或“右”)滑动。(4) 小明在测量第 6 组数据时发现电流表损坏,小明利用图 17 - 11 乙所示的电路测量出了小灯泡正常发光时的电阻,已知定值电阻 $ R_0 $ 的阻值为 5 $\Omega$。实验步骤如下:
① 闭合开关 $ S_0 $,单刀双掷开关 S 接 1,移动滑动变阻器的滑片,使电压表的示数 $ U_1 = $
2.5
V;② 保持滑动变阻器滑片的位置不变,将单刀双掷开关 S 接 2,电压表的示数如图 17 - 11 丙所示,则小灯泡 L 正常发光时的电阻 $ R_L = $
8.3
$\Omega$。(结果保留一位小数)
答案:
13.

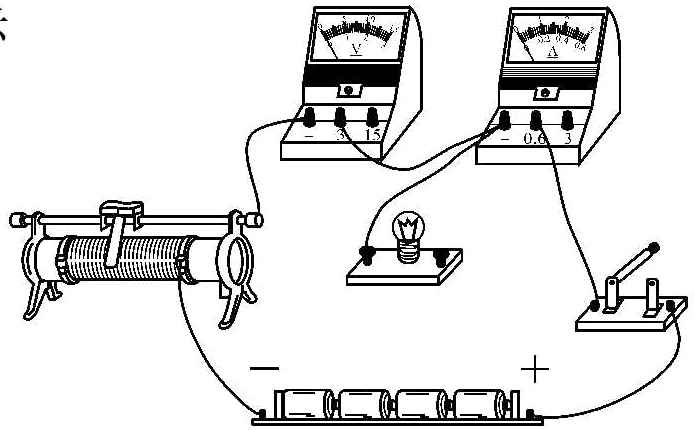

(1)如图所示
(2)不能
(3)右
(4)①2.5 ②8.3
13.
(1)如图所示
(2)不能
(3)右
(4)①2.5 ②8.3

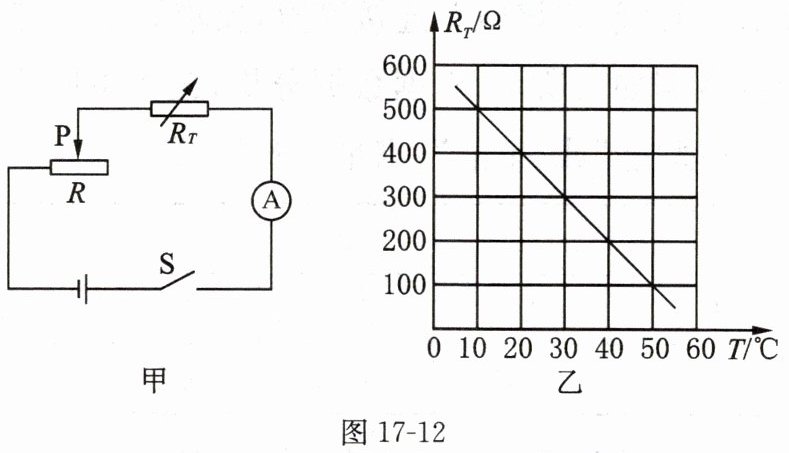

14. 随着社会的发展和科技的进步,电路元件在各行各业得到了广泛的应用。热敏电阻就是其中之一,热敏电阻的阻值会随着温度的改变而改变。如图 17 - 12 甲所示是用热敏电阻测量环境温度的简化电路,电路中电流表的测量范围为 0 ~ 0.02 A,滑动变阻器 R 的铭牌上标有“400 $\Omega$ 0.3 A”字样。 $ R_T $ 为热敏电阻,其阻值随环境温度变化的关系图像如图 17 - 12 乙所示,电源电压保持不变。请完成下列问题:
(1) 热敏电阻的阻值随温度的升高而
(2) 将此电路放入温度为 30℃ 的环境中,闭合开关 S,移动滑动变阻器的滑片 P,使滑动变阻器接入电路的电阻 $ R = 300 \Omega $,此时电流表的读数为 0.01 A,求电源电压。
(3) 若环境温度为 40℃ 时,要保证电流表的安全,求滑动变阻器可以调节的阻值范围。

(1) 热敏电阻的阻值随温度的升高而
减小
。(2) 将此电路放入温度为 30℃ 的环境中,闭合开关 S,移动滑动变阻器的滑片 P,使滑动变阻器接入电路的电阻 $ R = 300 \Omega $,此时电流表的读数为 0.01 A,求电源电压。
(3) 若环境温度为 40℃ 时,要保证电流表的安全,求滑动变阻器可以调节的阻值范围。
答案:
14.
(1)减小
(2)解 由图像可知,R与R$_{T}$串联,当环境温度为30℃,R$_{T}$=300Ω,
U=I(R+R$_{T}$)=0.01A×(300Ω+300Ω)=6V
(3)当环境温度为40℃时,R$_{T}$′=200Ω,当电路中的电流达到电流表的最大值时,电路中允许的最小总电阻R$_{总}$=$\frac{U}{I'}$=$\frac{6V}{0.02A}$=300Ω,此时滑动变阻器接入的电阻R′=300Ω—200Ω=100Ω,故滑动变阻器可调节的范围是100~400Ω。
(1)减小
(2)解 由图像可知,R与R$_{T}$串联,当环境温度为30℃,R$_{T}$=300Ω,
U=I(R+R$_{T}$)=0.01A×(300Ω+300Ω)=6V
(3)当环境温度为40℃时,R$_{T}$′=200Ω,当电路中的电流达到电流表的最大值时,电路中允许的最小总电阻R$_{总}$=$\frac{U}{I'}$=$\frac{6V}{0.02A}$=300Ω,此时滑动变阻器接入的电阻R′=300Ω—200Ω=100Ω,故滑动变阻器可调节的范围是100~400Ω。
