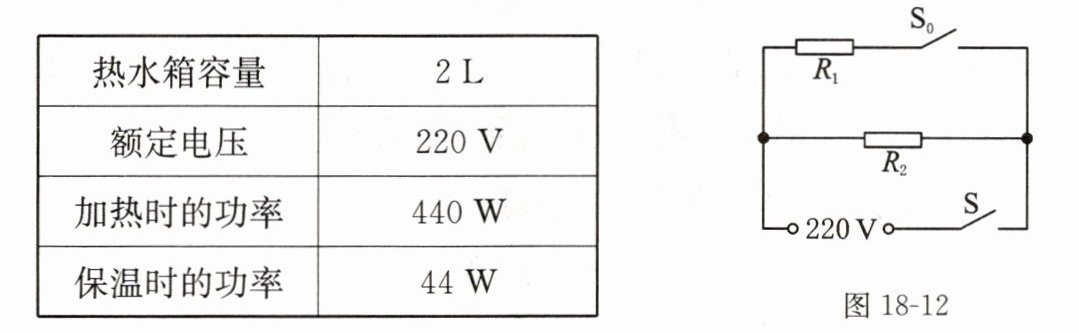

16. 电热饮水机有加热和保温两种工作状态(由温控开关 $ S_0 $ 自动控制)，从说明书上收集到机器的参数如表所示，其内部简化电路图如图 18 - 12 所示。当温控开关 $ S_0 $ 断开时，饮水机处于 保温(选填“保温”或“加热”)状态；电热饮水机在加热状态下的工作电流为 $ $2$A $。

答案： 16.保温　2

17. 自然现象中，雷击会造成多人伤亡的重大安全事故。如果某次闪电的能量为 $ 4×10^9J $，则这次闪电释放的电能可供 $ 100W $ 的灯泡持续工作 $ $4×10^{7}$s $(设灯泡寿命足够长)；若这次闪电持续的时间为 $ 0.1s $，则它的功率为 $ $4×10^{10}$W $。

答案： $17.4×10^{7}　4×10^{10}$

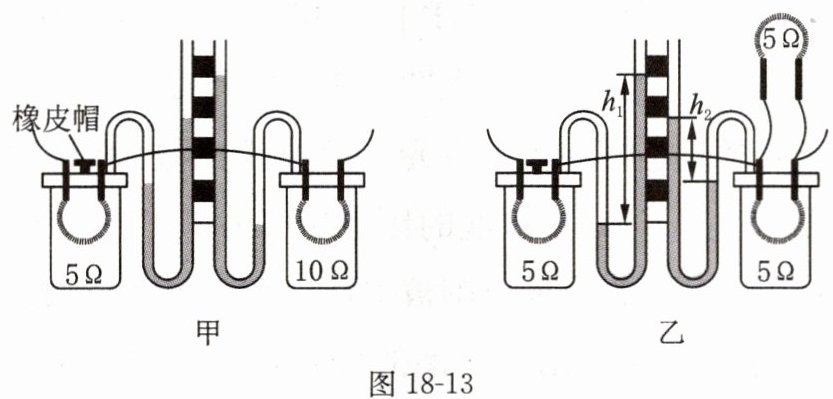

18. 如图 18 - 13 所示是探究电流通过导体产生热量的多少与哪些因素有关的两个实验装置。四个完全相同的塑料盒内密封着等量的空气，盒子上方有两个接线柱和两个通气孔，其中一个通气孔与 $ U $ 形管连接，另一个通气孔用橡皮帽密封。
(1)$ U $ 形管 不是(选填“是”或“不是”)连通器。
(2)通电前，甲装置左侧 $ U $ 形管中的液面不相平，最佳解决办法是 ______。
(3)实验中通过比较 $ U $ 形管中液面的高度差 $ h_1 $ 与 $ h_2 $ 来比较电阻丝通电产生热量的多少，这种实验方法叫转换法，下列用到转换法的是： B。(选填字母)
A. 在“探究平面镜成像的特点”的实验中，用薄玻璃板代替平面镜
B. 在“探究物质吸热能力”的实验中，用相同的加热器给不同的物质加热时，用加热时间比较物质吸热的多少
C. 在“探究影响动能大小的因素”的实验中，让质量不同的小球从同一斜面的同一高度滚下
(4)乙装置通电一段时间后，左盒内电阻丝产生的热量 $ Q_1 $ 与右盒内电阻丝产生的热量 $ Q_2 $ 之比是 $ Q_1:Q_2 = $4:1$ $；若将乙装置瓶外 $ 5Ω $ 的电阻丝移到瓶内(连接方式不变)，则通电一段时间后 $ Q_1:Q_2 = $2:1$ $。

答案： 18.
(1)不是　
(2)取下左边盒子上的橡皮帽再装上　
(3)B　
(4)4:1　2:1
