《2025年长江作业本同步练习册九年级物理全一册人教版》

10. 如图 16.1 - 6 所示，甲、乙为电流表或电压表。闭合开关 $ S $ 后，要使小灯泡 $ L_{1} $、$ L_{2} $ 均能发光且并联在电路中，则(A)

A.甲为电流表，乙为电压表
B.甲为电压表，乙为电压表
C.甲为电流表，乙为电流表
D.甲为电压表，乙为电流表

答案： 10.A

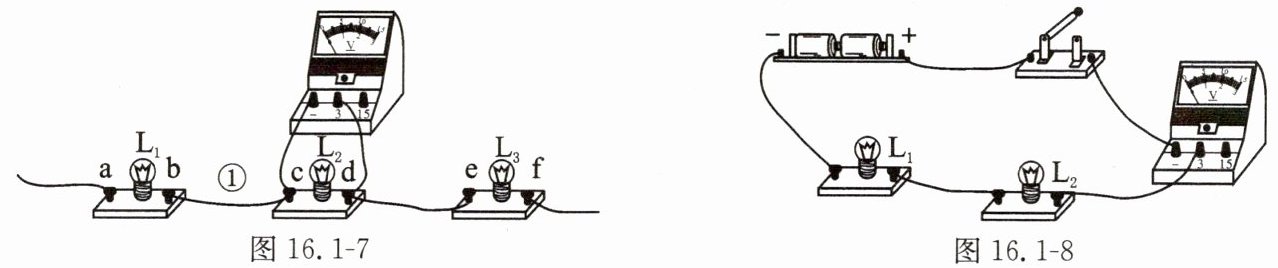

11. 将图 16.1 - 7 所示三个串联的灯泡与电源连接后，灯泡 $ L_{2} $、$ L_{3} $ 发光，$ L_{1} $ 不发光，电压表的指针有明显的偏转。下列说法正确的是(B)

A.导线①中自由电子定向移动的方向是从 $ c $ 到 $ b $
B.通过灯泡 $ L_{1} $ 的电流等于通过灯泡 $ L_{2} $ 和 $ L_{3} $ 的电流
C.接线柱 $ a $ 接电源正极，接线柱 $ f $ 接电源负极
D.灯泡 $ L_{1} $ 不发光可能是因为灯泡 $ L_{1} $ 的灯丝断了

答案： 11.B

12. 小明同学连接了如图 16.1 - 8 所示的电路，此时如果闭合开关，下列说法正确的是(C)

A.电源被烧坏
B.电压表一定损坏
C.电压表示数接近电源电压
D.灯泡 $ L_{1} $、$ L_{2} $ 都不亮，电压表无示数

答案： 12.C

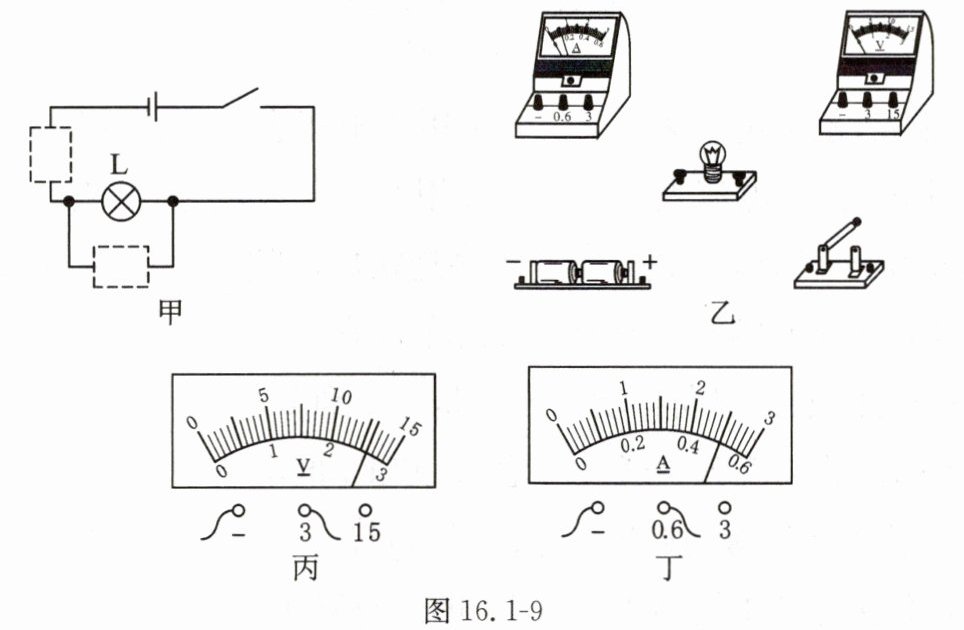

13. 用电压表、电流表测量灯泡 $ L $ 两端的电压和通过它的电流：
(1) 请你在图 16.1 - 9 甲的虚线框内填入电压表、电流表的符号，并用笔画线表示导线，将图 16.1 - 9 乙中的实物连接起来。
(2) 电路连接正确无误，闭合开关后，若电压表、电流表的指针位置如图 16.1 - 9 丙、丁所示，灯泡两端的电压是______ $ V $，通过灯泡的电流是______ $ A $。
(3) 在测量电流或电压的过程中，如果发现电流表或电压表的指针向左侧没有刻度的地方偏转，这是因为______；如果发现电流表或电压表的指针偏转到右侧没有刻度的地方，这是因为______(写出一种原因即可)。

答案：
13.

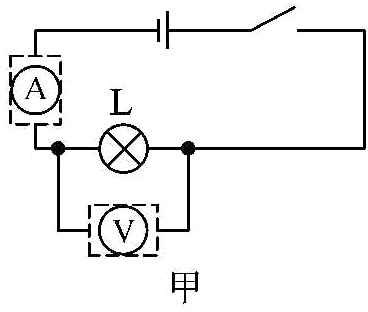

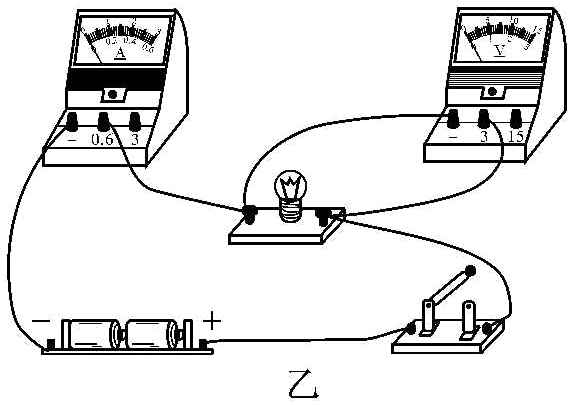

(1)如图所示
　 　　　
(2)2.6　0.5
(3)电流表或电压表的正、负接线柱接反了　电流表或电压表选用的测量范围偏小
