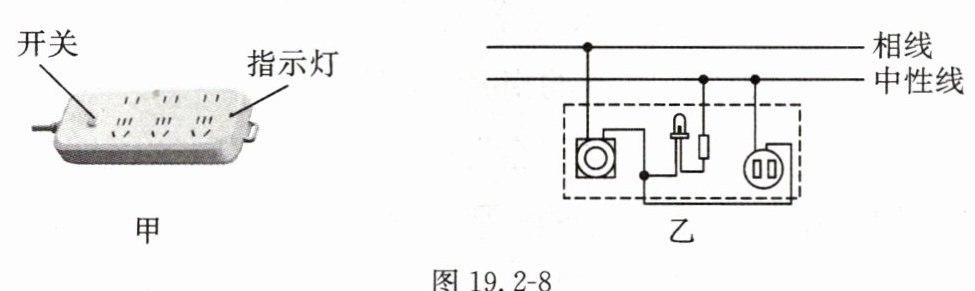

11. 如图 19.2 - 8 甲所示是小明家的接线板。他发现开关控制着指示灯和插孔的供电，同时他又发现即使指示灯坏了，只要开关是闭合的，插孔仍然有电。他据此画出了开关、指示灯(带保护电阻)、插孔与相线、中性线的连接电路原理图，如图 19.2 - 8 乙所示。选项中的说法正确的是(B)

A.指示灯(带保护电阻)和保护电阻是并联关系
B.指示灯(带保护电阻)与插座是并联关系
C.指示灯(带保护电阻)与开关是并联关系
D.接线板上的插座之间是串联关系

答案： 11.B

12. 下列情况会导致保险丝熔断的有ACD；请写出导致保险丝熔断的原因AD因短路，C因总功率过大，都会造成干路中的电流过大，使保险丝熔断。。(均选填字母)

A.插座中的两个线头相碰
B.开关中的两个线头相碰
C.电路中同时在使用几个大功率的用电器
D.灯头里的两个线头相碰
E.插座接触不良
F.灯泡的灯丝烧断

答案： 12.
(1)ACD　　
(2)AD因短路，C因总功率过大，都会造成干路中的电流过大，使保险丝熔断。

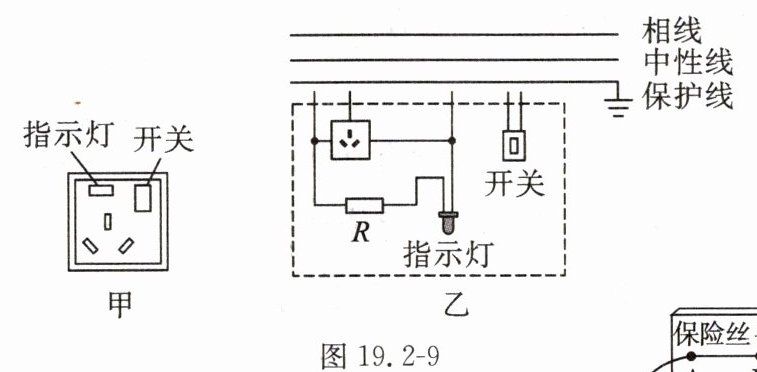

13. 小明家的洗衣机插头和墙上的插座始终相连，小明爸想安装如图 19.2 - 9 甲所示的带指示灯和开关的三孔插座，开关闭合，指示灯亮，洗衣机通电；开关断开，指示灯灭，洗衣机断电。图 19.2 - 9 乙中的虚线框内是插座的内部简化电路图。请在图 19.2 - 9 乙中用笔画线表示导线，连接该插座的电路。

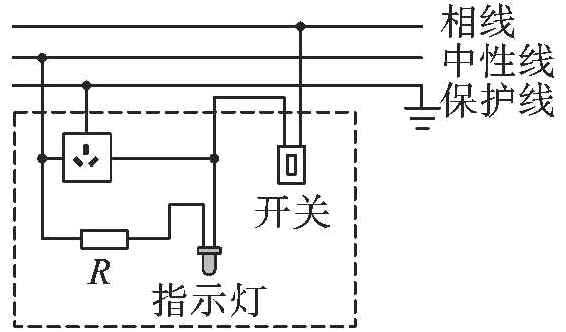

答案：
13.
