8. 电流表和电压表都是比较精密的仪器，它们是我们比较熟悉的两种电学测量工具。关于两个电表的使用，下列说法错误的是(D)

A.使用前都要先调零
B.都要让电流从正接线柱流进，负接线柱流出
C.电流表要与被测用电器串联，电压表要与被测用电器并联
D.都可以直接与电源相接

答案： 8.D

9. 在一个电源两端接有两个不同的灯泡，用电压表测得两个灯泡两端的电压不相等，则这两个灯泡的连接方式(A)

A.一定是串联
B.一定是并联
C.串、并联都可能
D.条件不足，无法判断

答案： 9.A

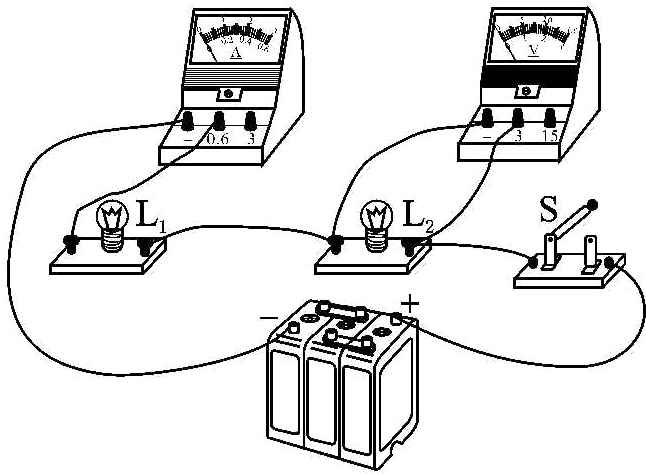

10. 根据图 16.2 - 9 甲所示电路图，用笔画线表示导线，将图 16.2 - 9 乙中的实物连接起来。

答案：
10.如图所示
　

11. 小明想探究串联电路的电压规律。
(1) 小明同学连接了如图 16.2 - 10 甲所示电路，闭合开关后，灯泡 $ L_1 $ ______(选填“亮”或“不亮”)、灯泡 $ L_2 $ ______(选填“亮”或“不亮”)，电压表 ______(选填“有”或“没有”)示数。

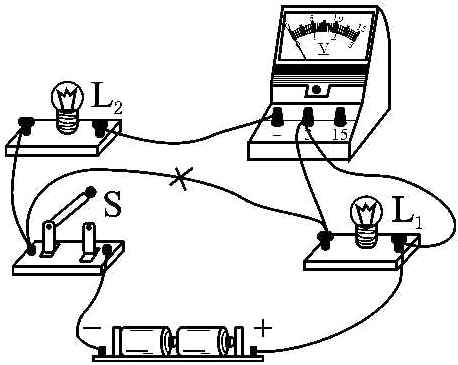

(2) 小明仔细分析了电路的连接，发现 16.2 - 10 甲图中只有一根导线连接错误，请你在连错的导线上画“×”，并用笔画线表示导线，将电路正确连接起来。
(3) 小明用电压表测电压时，发现每次电压表的指针偏转角度都很小，这是由于 。
(4) 如图 16.2 - 10 乙所示，小明改正错误后，在测量灯泡 $ L_2 $ 两端的电压时，为了节省实验时间，将电压表接在 B 点的导线不动，只将与 A 点连接的导线改接到 C 点上，这样 (选填“能”或“不能”)测量出灯泡 $ L_2 $ 两端的电压。

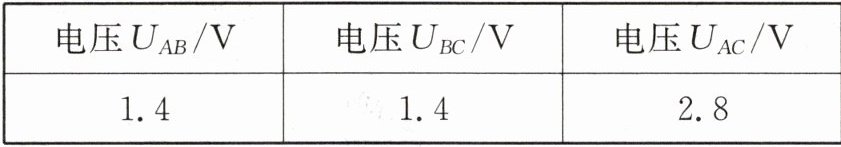

(5) 小明选用两个规格相同的小灯泡进行实验，收集的数据如表所示，小明就得出了结论：在串联电路中，各用电器两端的电压相等，各用电器两端的电压之和等于电源电压。与其他同学交流时，小雨指出这个结论是错误的，造成结论错误的原因是 ______。另外，小明在设计实验方案时还存在另一个不足之处是 ______。

答案：
11.
(1)亮 不亮 有
(2)如图所示
　　　　　　　　　　　　　　
(3)选用的电压表的测量范围过大
(4)不能
(5)小明使用了规格相同的两个灯泡进行实验 只进行了一次实验，只凭一组实验数据得出的结论具有偶然性
