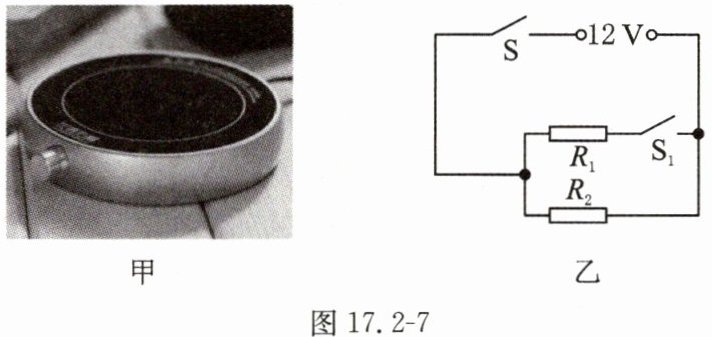

13. 如图17.2 - 7甲所示是一种电加热杯垫，可以用来随时加热水、咖啡、茶饮等，其内部简化电路图如图17.2 - 7乙所示。电路中电源电压保持12V不变，定值电阻$R_{1}$的阻值为8Ω，定值电阻$R_{2}$的阻值为12Ω。求：
(1) 只闭合开关S，通过定值电阻$R_{1}$的电流。
(2) 继续闭合开关$S_{1}$后，干路中的总电流。
(3) 将开关S和$S_{1}$都闭合后，把两个电阻产生的效果当作一个电阻$R_{总}$，这个$R_{总}$是多大？

答案： 13.
(1)0　
(2)2.5A　
(3)4.8Ω
