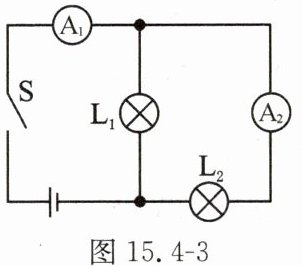

3.在如图 15.4-3 所示的电路中，闭合开关后，两个灯泡均正常发光，灯泡 $L_1$ 和 $L_2$ 的连接方式是并联(选填“串联”或“并联”)，电流表 $A_1$ 测量的是通过干路的电流，电流表 $A_2$ 测量的是通过灯泡L₂的电流。(后两空均选填“干路”“灯泡 $L_1$”或“灯泡 $L_2$”)

答案： 3.并联　干路　灯泡L₂

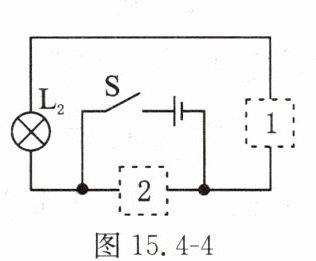

4.如图 15.4-4 所示，在虚线框内分别接入灯泡 $L_1$ 或电流表，闭合开关 $S$ 后，两个灯泡均能发光，电流表有示数。则灯泡 $L_1$ 与 $L_2$ 是并联的，且电流表测的是通过灯泡L₂的电流。

答案： 4.并　灯泡L₂

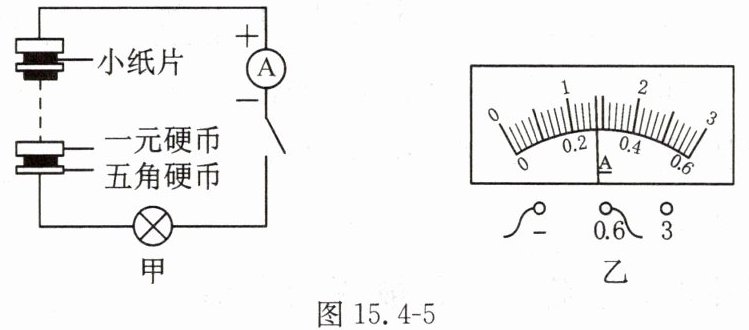

5.将五角硬币和一元硬币各 $10$ 枚依次堆叠，将浸有食盐水溶液的小纸片置于各硬币之间，制成电池。如图 15.4-5 甲所示，连接电路，闭合开关，电流表的示数如图 15.4-5 乙所示，则通过灯泡的电流为0.28$A$，五角硬币为电池的负极。

答案： 5.0.28　负
