《2025年长江作业本同步练习册九年级物理全一册人教版》

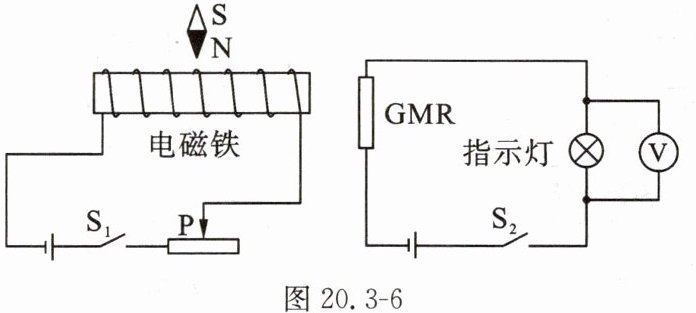

7. 如图 20.3 - 6 所示，GMR 是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关$S_{1}$、$S_{2}$时，下列说法正确的是(D)

A.电磁铁的右端为 N 极
B.小磁针将顺时针旋转
C.当滑动变阻器的滑片 P 向左滑动时，电磁铁的磁性增强，指示灯变暗
D.当滑动变阻器的滑片 P 向右滑动时，电磁铁的磁性减弱，电压表的示数减小

答案： 7.D

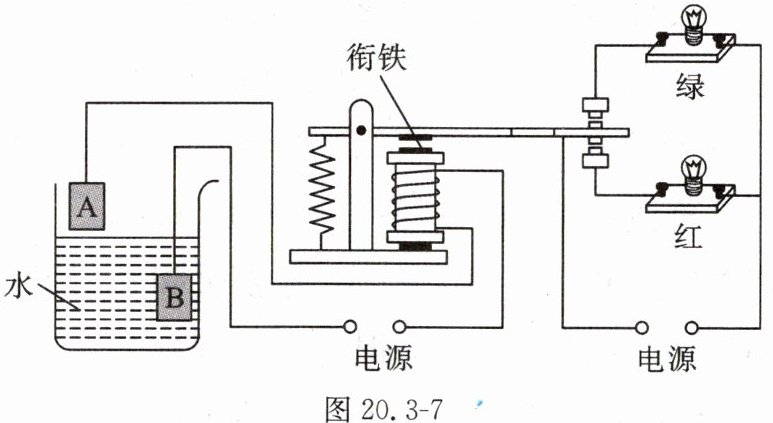

8. 如图 20.3 - 7 所示是一种水位自动报警器的原理图，当水位到达金属块 A 时(一般的水能导电)，电路中(B)

A.绿灯亮，红灯不亮
B.红灯亮，绿灯不亮
C.红灯和绿灯都亮
D.红灯和绿灯都不亮

答案： 8.B

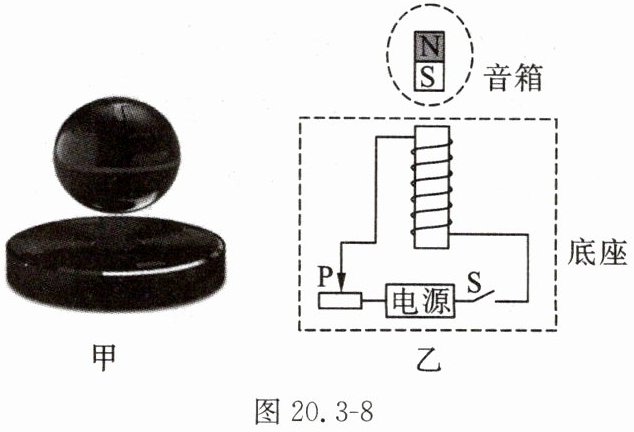

9. 如图 20.3 - 8 甲所示为某款磁悬浮音箱，可通过调节底座上的旋钮来调节音箱悬浮的高度。经了解，磁悬浮音箱的内部简化电路图如图 20.3 - 8 乙所示：音箱底部有一块磁体，底座内部有一个电磁铁。则(C)


A.底座内电磁铁的上端为 N 极
B.底座内电源的左端为负极
C.将滑动变阻器的滑片 P 向右调节，音箱的位置升高，电磁铁对磁体的作用力变大
D.将滑动变阻器的滑片 P 向左调节，音箱的位置降低，电磁铁对磁体的作用力不变

答案： 9.C
