《2025年长江作业本同步练习册九年级物理全一册人教版》

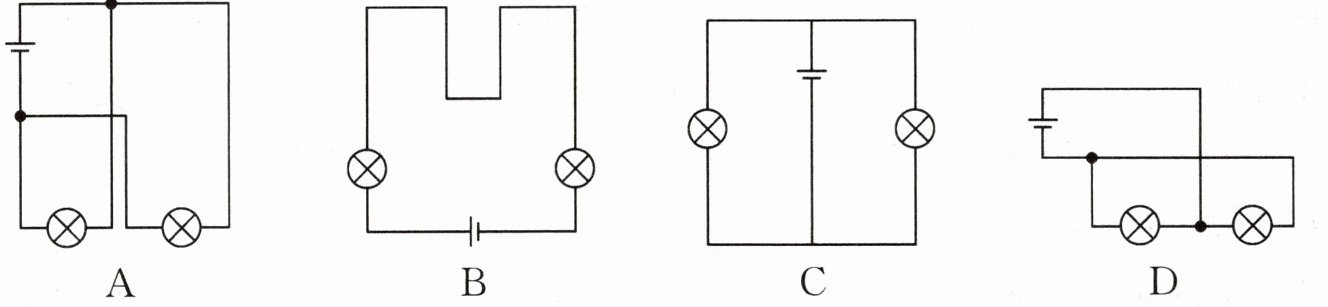

6. 下列四个电路属于串联电路的是(B)

答案： 6.B

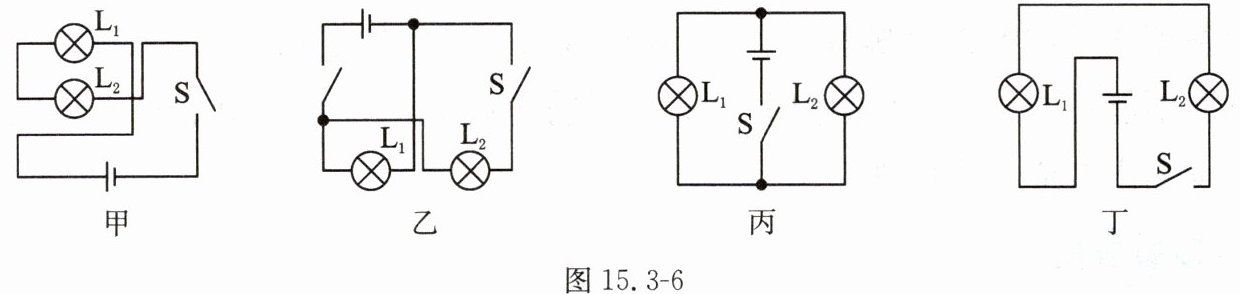

7. 如图15.3 - 6所示的四个电路属于并联电路的是(C)

A.甲、乙
B.甲、丙
C.乙、丙
D.丙、丁

答案： 7.C

8. 在图15.3 - 7所示的电路图中，若要使灯泡L₁和L₂并联，则应(B)

A.只闭合开关S₃
B.同时闭合开关S₁和S₃，断开开关S₂
C.同时闭合开关S₁和S₂，断开开关S₃
D.只闭合开关S₂

答案： 8.B

9. 在图15.3 - 8所示的电路中，下列说法正确的是(B)

A.当两个开关均断开时，灯泡L₁和L₂串联
B.当两个开关均闭合时，灯泡L₁和L₂并联
C.当开关S₁断开、S₂闭合时，灯泡L₁和L₂串联
D.当开关S₁断开、S₂闭合时，灯泡L₁被短路，只有灯泡L₂能发光

答案： 9.B

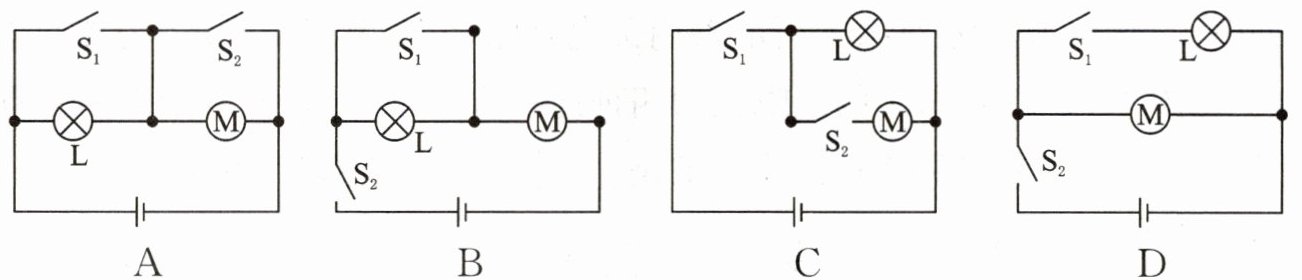

10. 有一种智能锁，需要通过“密码＋人脸”两次识别成功才能开锁。密码识别成功时仅开关S₁闭合，灯泡L发光，照亮人脸进行识别，但不开锁，人脸识别成功后开关S₂才会闭合，电动机M工作，开锁成功。选项中的电路设计符合要求的是(C)

答案： 10.C
