《2025年长江作业本同步练习册九年级物理全一册人教版》

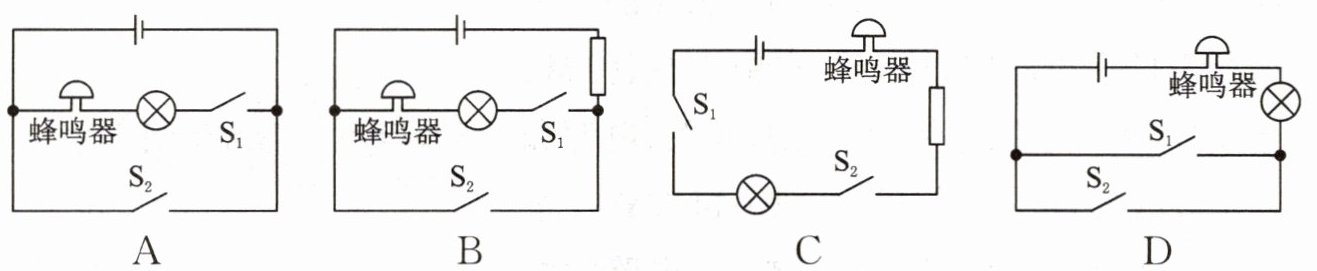

11. 汽车装有安全带未系提示系统，当乘客坐在副驾驶座椅上时，座椅下的开关S₁闭合，若未系安全带，则开关S₂断开，仪表盘上的指示灯亮起，蜂鸣器工作；若系上安全带，则开关S₂闭合，指示灯熄灭，蜂鸣器不工作。选项中设计的电路图符合要求的是(B)

答案： 11.B

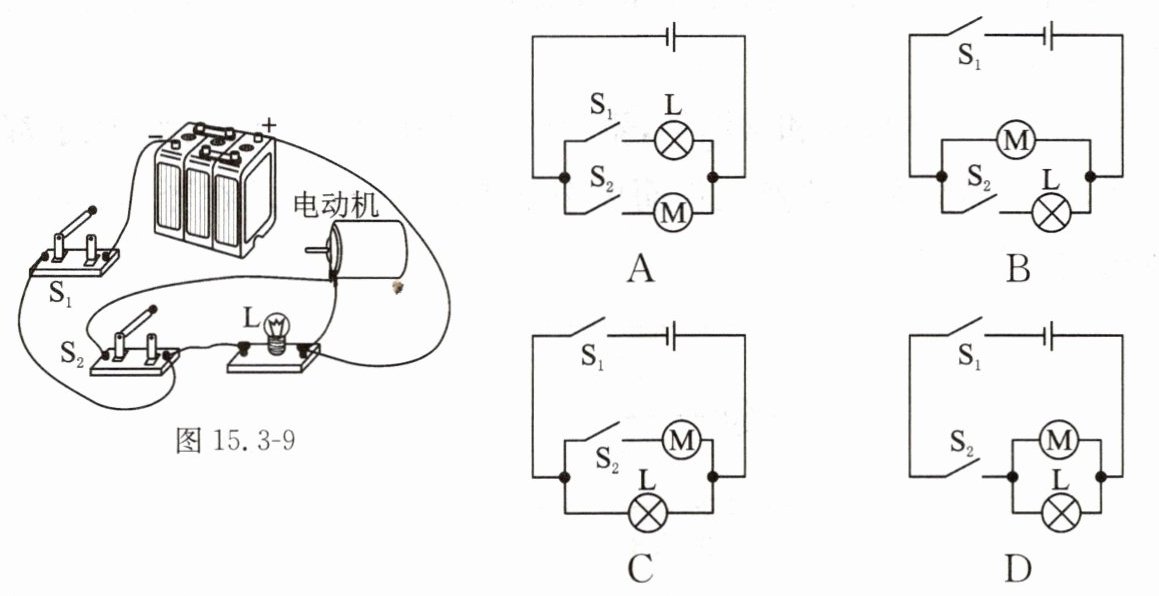

12. 如图15.3 - 9所示是某实验小组连接的实物电路，选项中的电路图与实物电路相对应的是(C)

答案： 12.C

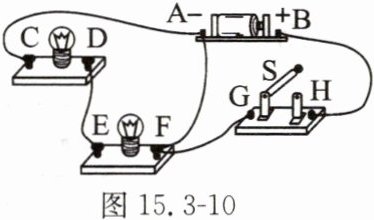

13. 如图15.3 - 10所示是在一次实验中某同学连接的一个电路，闭合开关后将会导致电源短路，带来的影响是烧坏电源。解决办法有两种：第一种是可以去掉导线AF，将电路改成串联电路，第二种是可以去掉导线FG，再连接导线GE(或GD)，将电路改成并联电路。

答案： 13.电源短路　烧坏电源　AF　GE(或GD)
