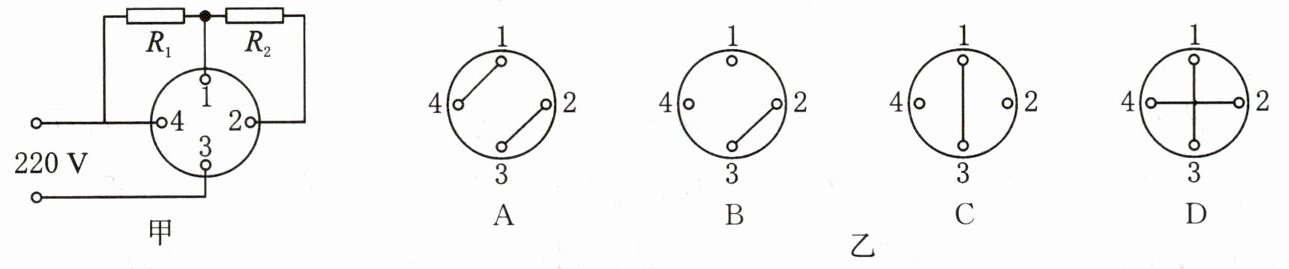

14. 如图15.3 - 11甲所示是某家用电器内部电路结构图，其中R₁、R₂为加热电阻丝，在图15.3 - 11乙所示的电阻丝的四种连接方式中，可以使两个电阻并联的是D，可以使两个电阻串联的是B。(均选填字母)

答案： 14.D　B

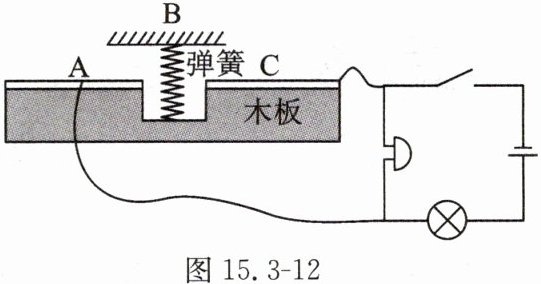

15. 如图15.3 - 12所示是弟弟为妈妈制作的用来保存哥哥手机的“自律台”，它由木板、弹簧、金属片(A、B、C)、电铃、小灯泡、开关、电源和若干导线做成。闭合开关，把手机放置在金属片B上面时，金属片B和弹簧在电路中的作用相当于开关，若此时哥哥把手机偷偷拿走，金属片B在弹簧弹力的作用下与金属片A、C分开，此时电铃和灯泡将提醒妈妈。

答案： 15.开关　电铃和灯泡

16. 家用吹风机通常都有热风挡和常温挡，不论吹风机在哪个挡位工作，风扇都可以独立工作，但不能只有电热丝工作而风扇不工作，请按要求在图15.3 - 13中画出吹风机的工作电路图。

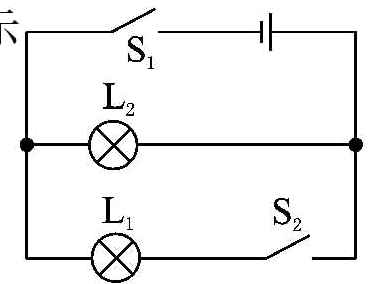

答案： 16.如图所示

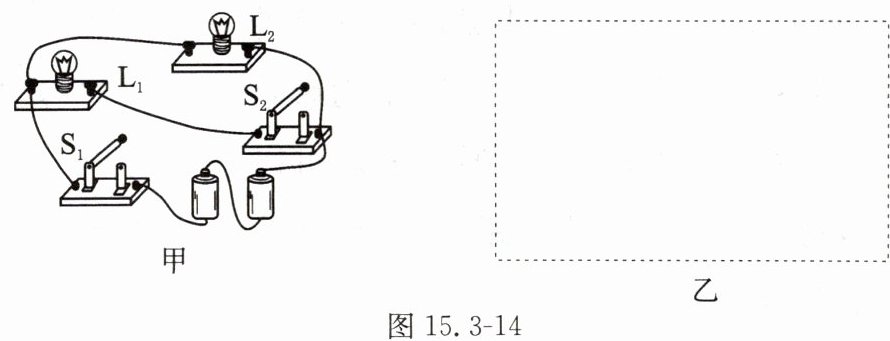

17. 根据图15.3 - 14甲所示的实物电路，在图15.3 - 14乙的虚线框中画出对应的电路图。

答案：
17.如图所示
