14. 如图 19.2 - 10 所示，A、B 两个接线柱之间是一段保险丝，C、D 两个接线柱之间是一段铜丝，移动变阻器的滑片，当电流逐渐增大时，保险丝熔断，而铜丝不熔断，这说明不能(选填“能”或“不能”)用铜丝替代保险丝。某同学把铜丝换成了较粗的保险丝，当移动变阻器的滑片，电流逐渐增大时，粗保险丝不会(选填“会”或“不会”)熔断，这说明不能(选填“能”或“不能”)用粗保险丝替代细的保险丝。

答案： 14.保险丝　铜丝　不能　不会　不能

15. 全自动洗衣机有一个金属外壳，洗衣机的工作模式是“加热水——洗涤——脱水”，它的部分参数如表一所示。

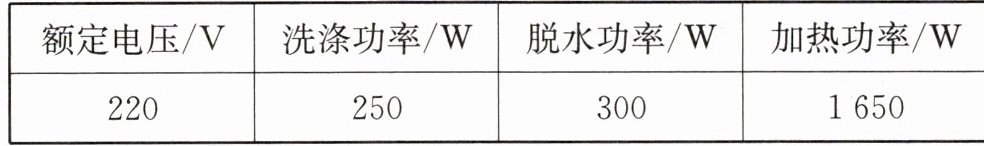

表一
(1) 为了安全，如果你是设计者，该洗衣机应设计使用两线插头还是三线插头？请说明理由。
(2) 表二所示是常见空气开关型号以及对应的额定电流。若洗衣机所在的分支回路上其他用电器的总功率为 2150W，为了该分支回路的用电安全，请在表二中选择一个合适的空气开关，并说明理由。

表二

答案： 15.
(1)应使用三线插头。因洗衣机有一个金属外壳，为防止相线的绝缘皮破损或老化，要使相线与金属外壳相连，应当使用三线插头，将金属外壳与大地相连，当漏电时，电流从三线插头的保护线插脚与大地相连，从而保护人体不因洗衣机金属外壳与相线相连带电而触电。
(2)洗衣机工作时的最大功率是加热功率$P_{热}=1650W，$洗衣机所在分支回路用电器总功率$P_{其他}=2150W，$则回路总功率P=1650W + 2150W=3800W，根据P=UI，$I = \frac{P}{U}=\frac{3800W}{220V}=17.27A，$根据表格，应选择C20空气开关。
