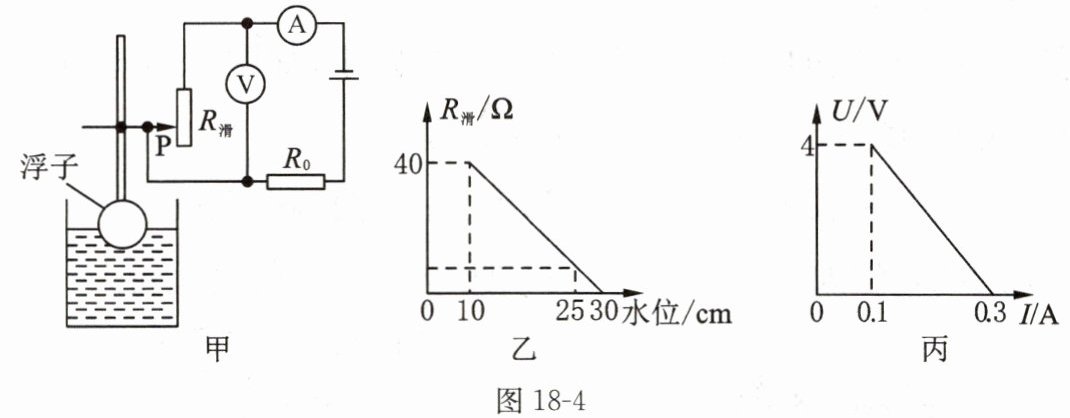

5. 每年进入汛期，多地会发生强降雨，导致河流水位上涨。某科技小组设计了一个监测水位的装置如图 18 - 4 甲所示，$ R_0 $ 为定值电阻，$ R_{滑} $ 是竖直放置的起滑动变阻器作用的电阻装置(最大电阻为 $ 40Ω $)，浮子可带动金属滑杆上的滑片在竖直方向上下移动，当电流表的示数达到某一数值时，水位达到警戒值($ 25cm $)，$ R_{滑} $ 接入电路的电阻随水位的变化关系如图 18 - 4 乙所示，与之对应的电压表与电流表的示数变化关系如图 18 - 4 丙所示。下列说法正确的是(D)

A.当水位升高时，电压表的示数增大
B.定值电阻 $ R_0 $ 的电阻为 $ 40Ω $
C.到达警戒水位时，电压表的示数为 $ 4V $
D.水位变化过程中，滑动变阻器功率最大时水位为 $ 20cm $

答案： 5.D

6. 如图 18 - 5 所示是小杰绘制了每度电可供她家中的一些额定电压相同的用电器分别在额定功率下持续工作时间的直方图。下列说法正确的是(A)

A.浴霸正常工作的电流最大
B.节能灯正常工作的电压最大
C.电风扇的额定功率比浴霸的额定功率大
D.节能灯正常工作的电流比白炽灯正常工作的电流大

答案： 6.A
