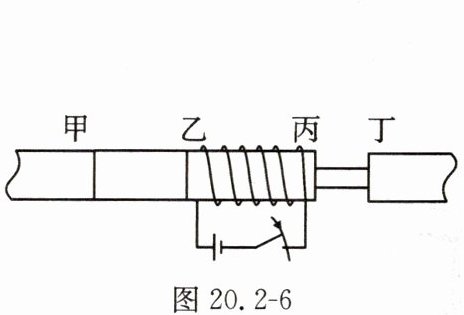

9. 如图20.2 - 6所示，根据通电螺线管周围的磁感线分布，可确定磁极甲、乙、丙、丁的极性依次是(D)

A.N、N、S、N
B.S、N、S、S
C.S、S、N、N
D.N、S、N、N

答案： 9. D

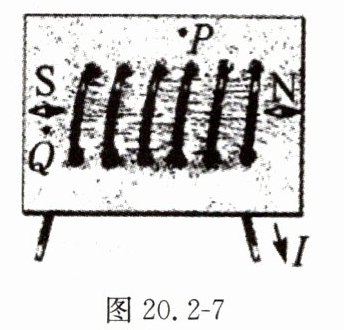

10. 小明在一块有机玻璃板上安装了一个用导线绕成的螺线管，在板面上均匀撒满铁屑，通电后轻敲玻璃板，铁屑的排列如图20.2 - 7所示。下列说法正确的是(C)


A.图中P、Q两点相比，P点处的磁场较强
B.若只改变螺线管中的电流方向，P、Q两点处的磁场会减弱
C.若只改变螺线管中的电流方向，P、Q两点处的磁场方向会改变
D.若只增大螺线管中的电流，P、Q两点处的磁场方向会改变

答案： 10. C

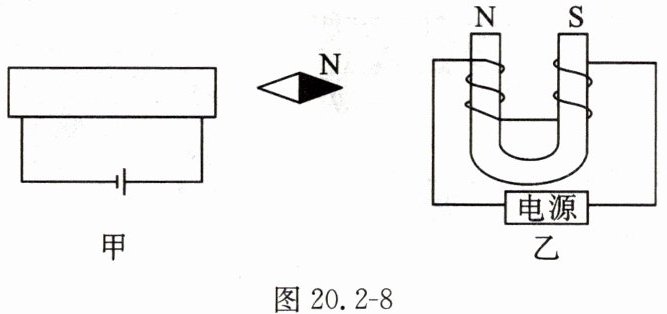

11. 在图20.2 - 8中，静止的小磁针右端是N极，请画出甲图中通电螺旋管导线的绕法；根据乙图通电螺线管的极性，判断电源的正、负极。

答案：

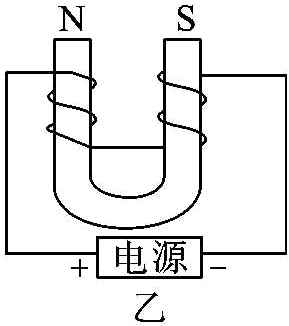

11. 如图所示
　　　　　 　
　　　　　　　　　　　　　　　　

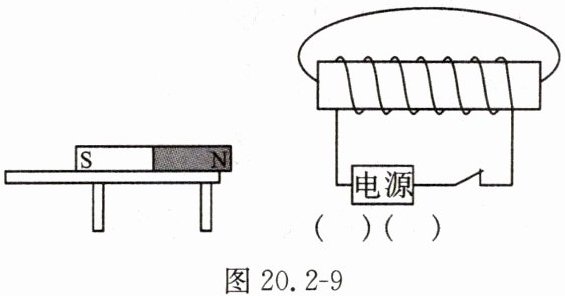

12. 如图20.2 - 9所示，条形磁体静止在水平桌面上，与通电螺线管左端相互吸引，靠近放置。

(1) 在括号中标出电源的“+”“ - ”极；用箭头标出磁感线的方向。
(2) 画出条形磁体所受摩擦力f的示意图(作用点画在重心)。

答案：

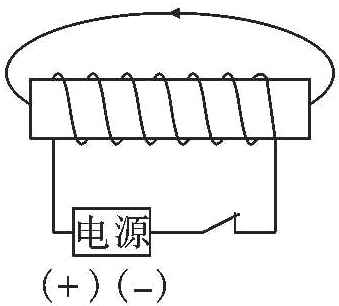

12. 如图所示
