9. 在图 15.5 - 7 所示的电路中，三个电流表 $ A_1 $、$ A_2 $、$ A_3 $ 测量出的电流分别为 $ I_1 $、$ I_2 $、$ I_3 $，则下列表达式正确的是(D)

A.$ I_1 = I_2 = I_3 $
B.$ I_1 = I_2 + I_3 $
C.$ I_1 - I_2 = I_3 $
D.$ I_1 ＞ I_2 ＞ I_3 $

答案： 9.D

10. 如图 15.5 - 8 所示，在开关 $ S $ 由闭合到断开的过程中，电流表 $ A_1 $、$ A_2 $ 的示数 $ I_1 $、$ I_2 $ 的变化是(D)


A.$ I_1 $ 变小，$ I_2 $ 变大
B.$ I_1 $ 不变，$ I_2 $ 变大
C.$ I_1 $ 变大，$ I_2 $ 变小
D.$ I_1 $ 不变，$ I_2 $ 变小

答案： 10.D

11. 小明和小刚一起做“探究并联电路中干路电流与各支路电流的关系”实验。

(1) 在开关闭合之前，小明发现电流表的指针指在电流表表盘的零刻度线左侧，原因是(B)
A. 电流表的正、负接线柱接反了
B. 使用前电流表没有调零
C. 电流表的测量范围较小
D. 无法判断
(2) 实验时，闭合开关后两个灯泡都发光。小刚随意拆下一根导线，发现两个灯泡都熄灭，据此他认为把电路接成了串联电路。小刚的判断是不可靠(选填“可靠”或“不可靠”)的。
(3) 如图 15.5 - 9 甲所示是他们设计的电路图，如图 15.5 - 9 乙所示是他们测量电流时连接的实验电路，此时电流表测量的是C(选填“A”“B”或“C”)点的电流。
(4) 请在图 15.5 - 9 乙中移动一根导线来实现测量通过灯泡 L2​ 的电流。在需要移动的导线上画“×”，并用笔画线表示导线，连接正确的电路。

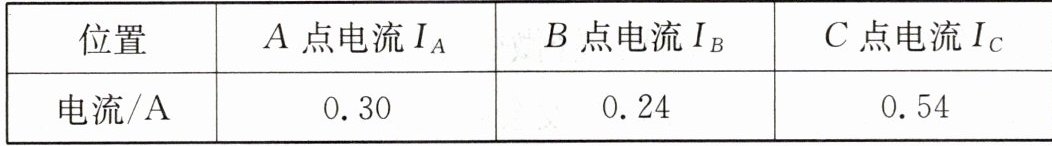

(5) 测出 A、B、C 三点的电流如表所示，由此得出初步结论：I_C = I_A + I_B(写表达式)。

(6) 为了验证结论的普遍性，接下来他们应该采取的做法是________________________。

答案：
$11.$　　
$(1)B　$　　
$(2)$不可靠$　$　　
$(3)C　$　　
$(4)$如图所示　　
$ $　　
$(5)I_C = I_A + I_B $　　
物理九年级全一册　　
$(6)$换用不同规格的灯泡多次实验
