《2025年长江作业本同步练习册九年级物理全一册人教版》

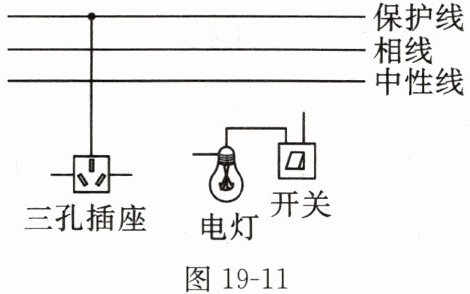

20. 如图 19 - 11 所示是未完成的家庭电路图。请用笔画线表示导线，将三孔插座、电灯和开关正确接入家庭电路。

答案：
20.如图所示

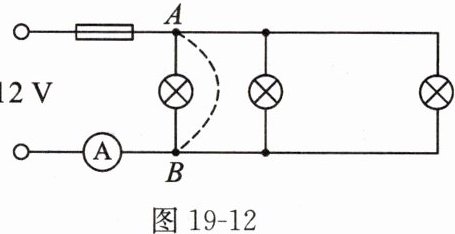

21. 小明为了探究家庭电路中电流过大的原因做了如下实验。他用若干“12 V 6 W”的小灯泡作为用电器，12 V 的铅蓄电池代替家庭照明电路的电源，电源的正极代替相线。在正极与用电器之间接入一段保险丝，在负极与用电器之间接入一个电流表(如图 19 - 12 所示)。
(1)小明依次在电路中接入几个小灯泡，当接入两个小灯泡时，电路可以平稳地工作，此时电流表的示数为1 A。当他再接入一个小灯泡时，发现保险丝熔断，此时电路中的电流变成 0 A，该实验可以验证电路中电流过大的原因是用电路器功率过大。
(2)小明只让一个小灯泡工作，在 A、B 两点间接入一段导线，他发现保险丝会马上熔断，该实验可以验证电路中电流过大的原因是短路。

答案： 21.
(1)1　用电路器功率过大　
(2)熔断　短路

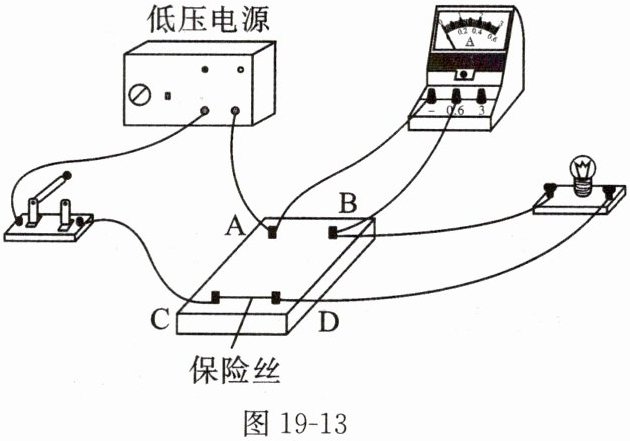

22. 小明在探究保险丝的工作原理及作用时，设计了如图 19 - 13 所示的实验。
(1)在电路中，C、D 两个接线柱间接一段保险丝，A、B 两个接线柱间接入电流表，其他部分按如图 19 - 13 所示连接好。当开关闭合时，灯泡发光(选填“发光”或“不发光”)。
(2)断开开关，C、D 两个接线柱间保留保险丝，只在 B、D 两个接线柱间接一根粗铜丝，当闭合开关的瞬间，小明观察到电流表的指针瞬间偏转幅度较大，保险丝也随即熔断，断开开关，将一根细铜丝代替保险丝接在 C、D 两个接线柱间，再闭合开关，发现电流表的指针超过它的测量范围，灯泡不发光(选填“发光”或“不发光”)，电流表损坏。
(3)分析以上实验现象可知，保险丝在电路中的作用是当电路中电流过大时切断电路，在没有保险丝的情况下，不能(选填“能”或“不能”)用铜丝代替保险丝。
(4)B、D 两个接线柱间接入铜丝时，灯泡被短路，根据欧姆定律知道，闭合开关的瞬间，线路中的电流很大(选填“大”或“小”)，同时保险丝的电阻比铜丝大(选填“大”或“小”)，根据焦耳定律可知，在相同的时间内保险丝产生的热量更多，使保险丝熔断，起到保护电路的作用。

答案： 22.
(1)发光　
(2)不发光　
(3)电流过大　不能　
(4)欧姆定律　大　大　焦耳定律
