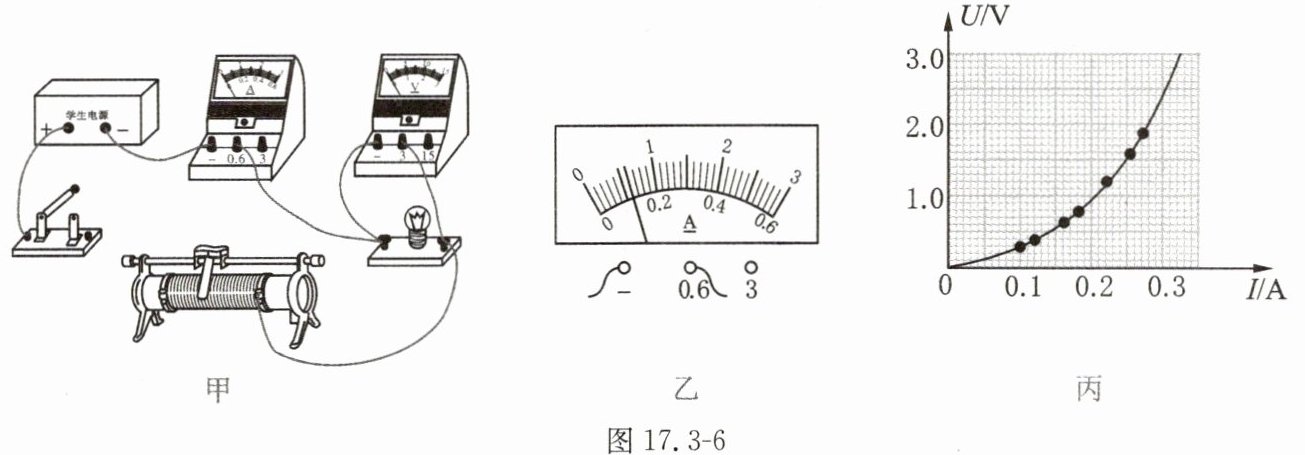

7. 某小组同学想测量标有“$ 2.5\ V\ \ 0.3\ A $”的小灯泡在不同工作状态下的电阻，他们设计了如图 17.3 - 6 甲所示实验电路，电源电压保持不变。
(1) 请用笔画线表示导线，将图 17.3 - 6 甲中的实物电路连接完整。
(2) 移动滑动变阻器的滑片至左端后闭合开关，使电路中的电流在开始测量时最小；向滑动变阻器的另一端缓慢移动滑片，观察到小灯泡在电压达到 $ 0.42\ V $ 时开始发光，此时电流表的示数如图 17.3 - 6 乙所示，示数为0.12 $ A $。
(3) 根据实验数据绘制的 $ U - I $ 图像如图 17.3 - 6 丙所示，小灯泡未发光时的电阻可能为B。(选填字母)
A. $ 0\ \Omega $
B. $ 3.1\ \Omega $
C. $ 3.5\ \Omega $
D. $ 8.3\ \Omega $
(4) 随着电路中电流的增大，滑动变阻器两端的电压减小，小灯泡的电阻增大，整个电路中的电阻减小。(均选填“增大”“减小”或“不变”)

答案：
7.

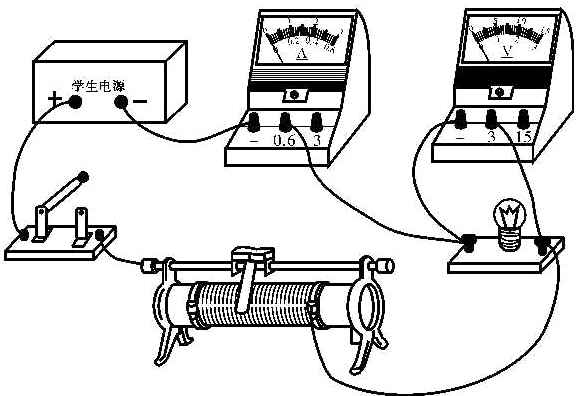

(1)如图所示

(2)左　0.12　
(3)B　
(4)减小　增大　减小
