17. 在“用滑动变阻器改变灯泡亮度”的实验中。

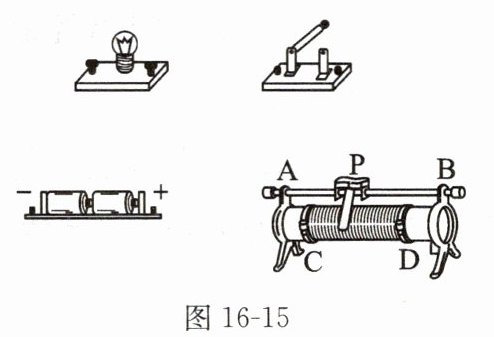

(1) 按要求连接电路：能利用滑动变阻器来改变灯泡的亮度，且当滑片 $P$ 向右移动时灯泡会变亮，请以笔画线表示导线，把图 16 - 15 中的电路连接起来。
(2) 在接线过程中，开关应处于状态。
(3) 闭合开关前，滑动变阻器的滑片应移动至最(选填“左”或“右”)端。
(4) 如果一个同学在连接好电路后，闭合开关，发现无论怎么样移动滑片 $P$，都不能改变灯泡的亮度，你觉得可能的原因是什么？________。

答案： 17.
(1)如图所示
(2)断开
(3)左
(4)将滑动变阻器的A和B(或C和D)两个接线柱同时接入了电路
