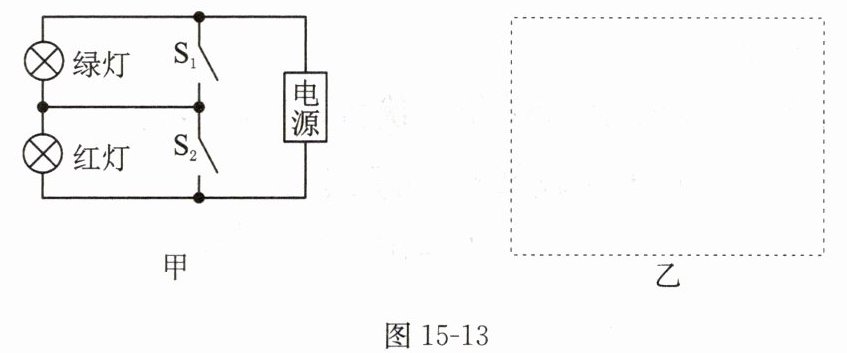

17. 涛涛同学在科技活动小组中为学校茶炉房设计了如图 15 - 13 甲所示的人工控制电路。用红灯、绿灯分别表示水是否烧开：仅红灯亮，表示水未烧开；仅绿灯亮，表示水已烧开。
(1)水已烧开时开关的开闭情况是B(选填字母)。
A. 开关 S₁ 闭合、开关 S₂ 断开
B. 开关 S₁ 断开、开关 S₂ 闭合
C. 开关 S₁、S₂ 都断开
D. 开关 S₁、S₂ 都闭合
(2)念念同学看了涛涛的设计后认为该设计还有不足之处，请指出该设计的两点不足：①开关S₁、S₂都断开时,两个灯都亮,无法判断水是否烧开；②开关S₁、S₂都闭合时,电源被短路。
(3)同学们经过讨论，在涛涛设计的基础上进行了改进，克服了上述不足之处，请将改进后的电路图画在图 15 - 13 乙的虚线框内。(可改动元件位置)

答案：
17.
(1)B　
(2)①开关S₁、S₂都断开时,两个灯都亮,无法判断水是否烧开　②开关S₁、S₂都闭合时,电源被短路

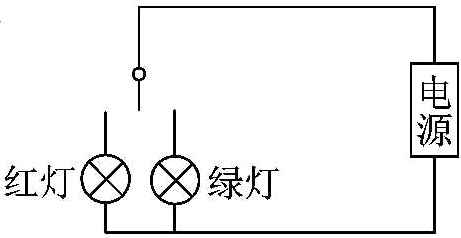

(3)如图所示
