《2025年长江作业本同步练习册九年级物理全一册人教版》

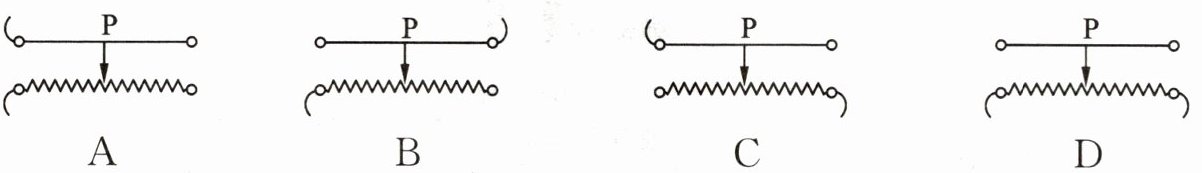

3. 选项中是四种滑动变阻器接入电路的情形,当滑片 P 向右移动时,接入电路中的电阻变小的是(C)


A.
B.
C.
D.

答案： 3.C

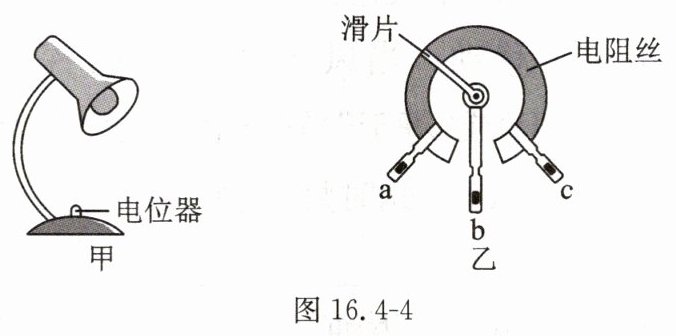

4. 如图 16.4 - 4 甲所示为某可调节亮度的台灯,图 16.4 - 4 乙所示为其用于调光的电位器结构图,a、b、c 是它的三个接线柱,接线柱 b 与金属滑片相连,转动旋钮,下列说法正确的是(C)

A.电位器与灯泡并联
B.电位器是通过改变接入电路中电阻丝的粗细来改变灯泡亮度的
C.若只将接线柱 a、c 接入电路,顺时针转动旋钮时灯泡亮度不变
D.若只将接线柱 b、c 接入电路,顺时针转动旋钮时灯泡亮度变

暗

答案： 4.C

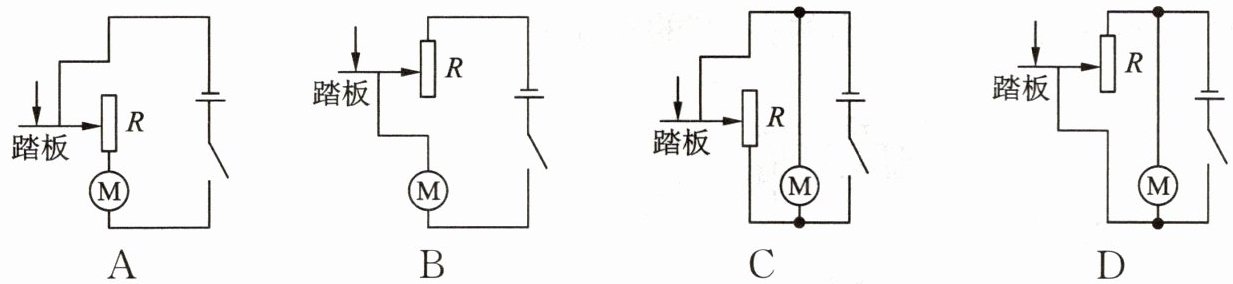

5. 为了减少碳排放,国家大力推行电动汽车。电动汽车的速度由流经电动机的电流大小控制,当驾驶员向下踩油门踏板时,改变接入电路的变阻器的电阻,车速变大。选项中是该电动汽车的模拟电路,其中符合要求的是(A)


A.
B.
C.
D.

答案： 5.A

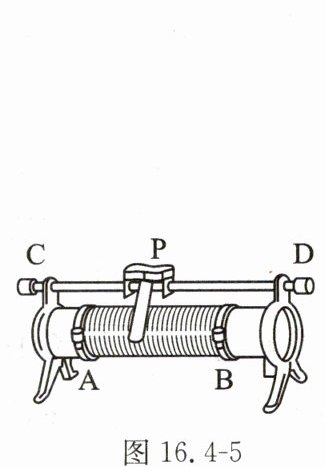

6. 如图 16.4 - 5 所示,某滑动变阻器铭牌上标有“10 Ω 1.5 A”字样,表示这个变阻器的电阻变化范围是0～10Ω，允许通过的最大电流是1.5A。将滑动变阻器与灯泡串联后接入电路,当滑片 P 向左端滑动时,灯泡变亮,则滑动变阻器应将接线柱A(选填“A”或“B”)与 D 接入电路。

答案： 6.0～10Ω　1.5A　A
