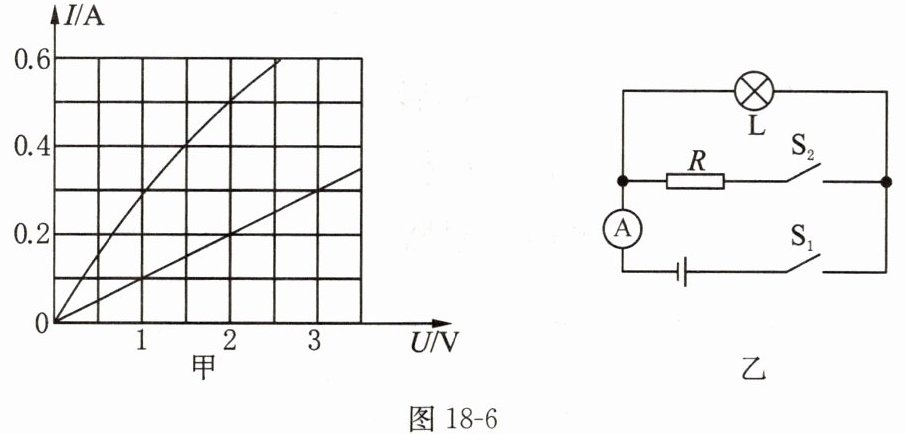

7. 如图 18 - 6 甲所示是小灯泡 $ L $ 和电阻 $ R $ 的 $ I - U $ 图像。将小灯泡 $ L $ 和电阻 $ R $ 接入图 18 - 6 乙所示的电路中，电源电压恒为 $ 2V $。下列说法正确的是(C)

A.由电路图知，小灯泡两端的电压越大，电阻越小
B.开关 $ S_1 $、$ S_2 $ 都闭合时，电流表示数为 $ 0.5A $
C.开关 $ S_1 $、$ S_2 $ 都闭合时，电路总功率为 $ 1.4W $
D.开关 $ S_1 $、$ S_2 $ 都闭合时，在 $ 1min $ 内电阻 $ R $ 产生的热量为 $ 240J $

答案： 7.C

8. 将标有“$ 12V $ $ 6W $”的灯泡 $ L_1 $ 和标有“$ 6V $ $ 6W $”的灯泡 $ L_2 $ 串联接在 $ 12V $ 的电源上，则(C)

A.灯泡 $ L_1 $ 正常发光
B.灯泡 $ L_2 $ 可能会烧坏
C.电路总功率为 $ 4.8W $
D.通过灯泡 $ L_1 $ 的电流小于通过灯泡 $ L_2 $ 的电流

答案： 8.C

9. 小明家新买一规格为“$ 800W $”的电热水壶，他经过几次使用后发现：晚饭后烧开一壶水总比早晨烧开一壶水用的时间更长，你认为主要原因是(D)

A.晚间烧水时热量散失比早晨多
B.晚间大气压升高，水的沸点升高，需要的热量比早晨多
C.晚间环境温度比早晨的温度偏低
D.晚间电热水壶两端的电压低于早晨电热水壶两端的电压

答案： 9.D

10. 如图 18 - 7 所示是一种家庭电子式电能表的表盘，其示数是 $ $2200$kW·h $。表盘上标有“$ 3200imp/(kW·h) $”，表示每消耗 $ 1kW·h $ 的电能，指示灯闪烁 $ 3200 $ 次。若家庭电路中只有一台电热水器在工作，该电能表的指示灯在 $ 4min $ 内闪烁 $ 320 $ 次，则该热水器的实际功率是 $ $90000$W $。

答案： 10.2200　90000
