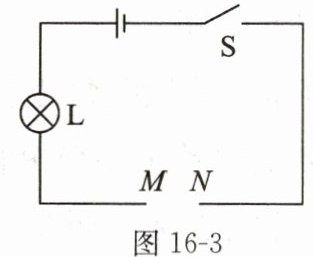

4. 将图 16 - 2 所示的滑动变阻器接入图 16 - 3 所示电路的 $M$、$N$ 之间，当滑片 $P$ 向左端移动时，灯泡 $L$ 逐渐变亮，则滑动变阻器连入电路的接线柱应该是(C)

A.$A$ 和 $B$
B.$B$ 和 $D$
C.$A$ 和 $D$
D.$B$ 和 $C$

答案： 4. C

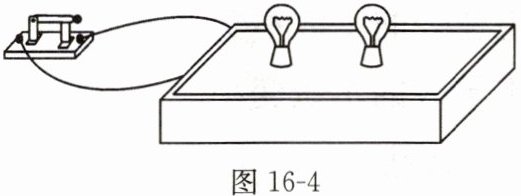

5. 如图 16 - 4 所示，暗盒中的两个灯泡 $L_{1}$ 和 $L_{2}$ 连接在同一电路中，闭合开关，两个灯泡均发光，以下现象可以确认两个灯泡的连接方式为并联的是(D)

A.两个灯泡的亮度不相同
B.两个灯泡两端的电压相等
C.通过两个灯泡的电流相等
D.通过两个灯泡的电流不相等

答案： 5. D

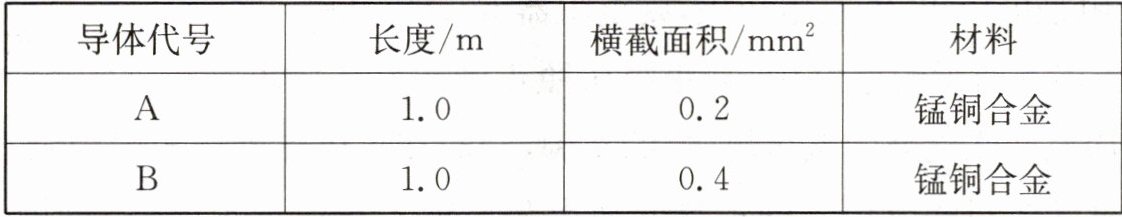

6. $A$、$B$ 两根电阻丝的参数如表所示，下列分析正确的是(C)


A.把电阻丝 $A$ 剪去一半，剩下一半的电阻比电阻丝 $B$ 的电阻小
B.把 $0.5\ m$ 的电阻丝 $A$ 均匀拉长到 $1\ m$ 与电阻丝 $B$ 的电阻相等
C.利用 $A$、$B$ 两根电阻丝可探究电阻与横截面积的关系
D.将 $A$、$B$ 两根电阻线串联在电路中，通过电阻丝 $A$ 的电流比电阻丝 $B$ 大

答案： 6. C

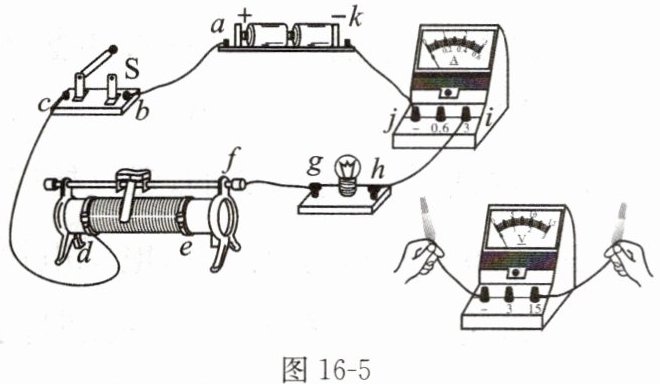

7. 小明同学在做“用滑动变阻器改变电流”的实验时，连接了如图 16 - 5 所示的电路，将滑动变阻器的滑片移动到最大电阻处，闭合开关 $S$，发现小灯泡不亮。电流表无示数。接下来小明用电压表逐一与元件并联，以查找故障，测量得出：$U_{ak}=3\ V$、$U_{kh}=0\ V$、$U_{gh}=0\ V$、$U_{dg}=3\ V$、$U_{ad}=0\ V$。如果电路只有一处故障，则下列说法正确的是(D)

A.故障一定是电流表断路
B.故障一定是灯泡处断路
C.当电压表并联在 $dg$ 两端时灯泡发光，电流表有示数
D.故障可能是滑动变阻器电阻丝断路或 $gf$ 导线断路

答案： 7. D
