4. 小聪同学分别对“伏安法测定值电阻”和“测小灯泡的电阻”两个实验进行了梳理和对比,下列说法正确的是(
A.两个实验的实验原理都是 $ R = \dfrac{U}{I} $
B.滑动变阻器在两个实验的作用仅是保护电路
C.两个实验进行多次测量的目的相同
D.两个实验都采用了控制变量法
A
)A.两个实验的实验原理都是 $ R = \dfrac{U}{I} $
B.滑动变阻器在两个实验的作用仅是保护电路
C.两个实验进行多次测量的目的相同
D.两个实验都采用了控制变量法
答案:
4.A

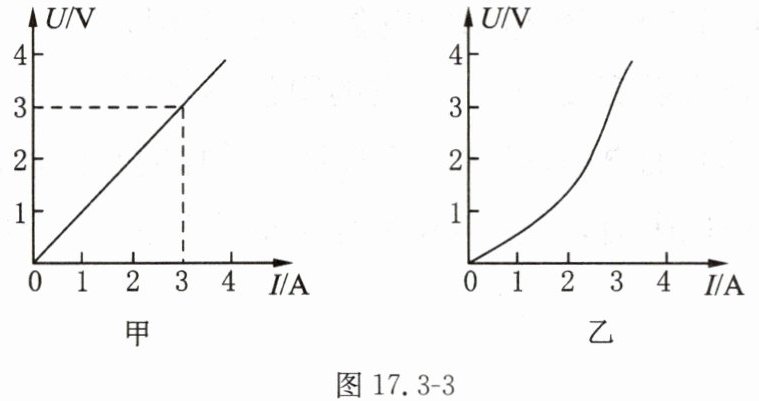

5. 在“用电流表和电压表测量电阻”的实验中,有两位同学分别选择将定值电阻和小灯泡作为测量对象,在处理实验数据时,分别画出了它们的 $ U - I $ 图像,如图 17.3 - 3 甲、乙所示,对于图像的分析,以下说法错误的是(

A.由甲可知,定值电阻的阻值为 $ 1\ \Omega $
B.由甲可知,电阻不随加在导体两端的电压和导体中电流的改变而改变
C.由乙可知,小灯泡的电阻发生了变化
D.为了减小误差,应该用多次测量取平均值的方法,测定小灯泡的电阻
D
)A.由甲可知,定值电阻的阻值为 $ 1\ \Omega $
B.由甲可知,电阻不随加在导体两端的电压和导体中电流的改变而改变
C.由乙可知,小灯泡的电阻发生了变化
D.为了减小误差,应该用多次测量取平均值的方法,测定小灯泡的电阻
答案:
5.D

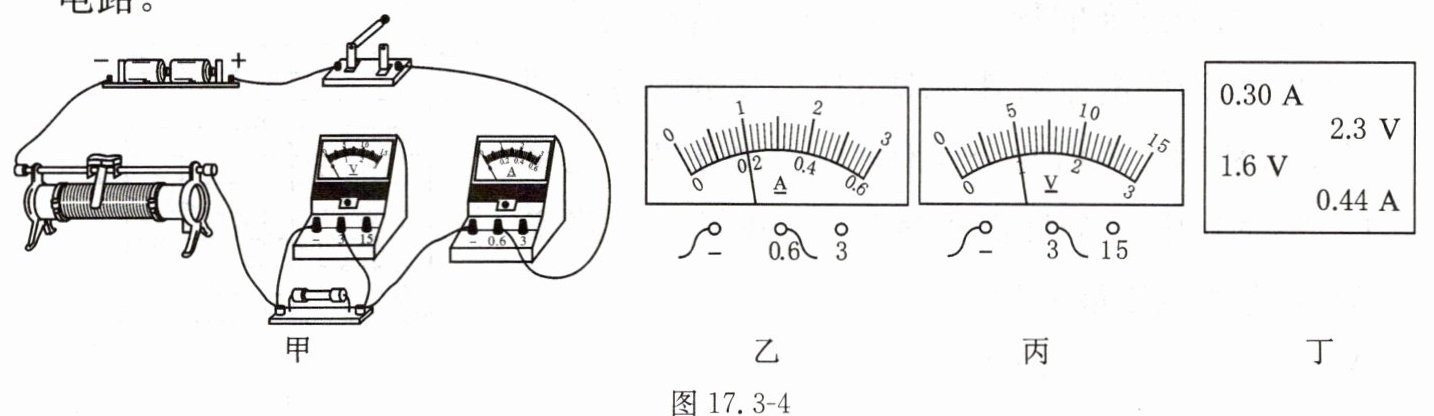

6. 在“用电流表和电压表测量电阻”的实验中,小丽连接了如图 17.3 - 4 甲所示的电路。
(1) 实验电路中有一个元器件连接错误,请在图甲中只改变一根导线,使该元器件正常工作。(要求:在需要改动的导线上画“×”,并画出正确的导线,滑片在最右端时,滑动变阻器接入电路中的电阻最大)
(2) 改正电路以后,闭合开关,发现电流表无示数,电压表有示数,原因可能是

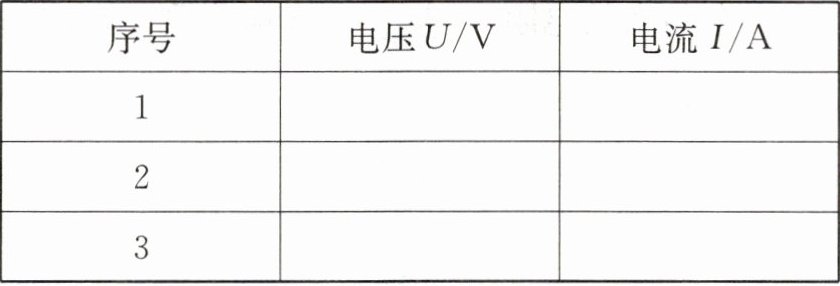

(3) 排出故障,闭合开关,两个电表的示数如图 17.3 - 4 乙、丙所示,小丽将该组数据作为表中序号 1 的实验数据。她继续实验,将测得的另两组实验数据随手记录在图 17.3 - 4 丁所示的草稿纸上,请将她记录的数据整理后填写在表中,作为序号 2、3 实验数据,并说明这样填写的理由:

(4) 根据表中的实验数据,计算出该待测电阻器的电阻平均值为
(5) 在没有电压表的情况下,小明又设计了如图 17.3 - 5 所示的电路测量待测电阻器的电阻 $ R_x $,定值电阻的电阻为 $ R_0 $,实验步骤如下:
① 闭合开关 $ S $ 和 $ S_1 $,读出电流表的示数 $ I_1 $;
②
③ 待测电阻器的电阻 $ R_x = $


(1) 实验电路中有一个元器件连接错误,请在图甲中只改变一根导线,使该元器件正常工作。(要求:在需要改动的导线上画“×”,并画出正确的导线,滑片在最右端时,滑动变阻器接入电路中的电阻最大)
(2) 改正电路以后,闭合开关,发现电流表无示数,电压表有示数,原因可能是
待测电阻器断路
。(3) 排出故障,闭合开关,两个电表的示数如图 17.3 - 4 乙、丙所示,小丽将该组数据作为表中序号 1 的实验数据。她继续实验,将测得的另两组实验数据随手记录在图 17.3 - 4 丁所示的草稿纸上,请将她记录的数据整理后填写在表中,作为序号 2、3 实验数据,并说明这样填写的理由:
待测电阻器两端的电压越高,通过它的电流就越大
。(4) 根据表中的实验数据,计算出该待测电阻器的电阻平均值为
5.2
$ \Omega $。(结果保留一位小数)(5) 在没有电压表的情况下,小明又设计了如图 17.3 - 5 所示的电路测量待测电阻器的电阻 $ R_x $,定值电阻的电阻为 $ R_0 $,实验步骤如下:
① 闭合开关 $ S $ 和 $ S_1 $,读出电流表的示数 $ I_1 $;
②
闭合开关S、断开开关$S_1$
,读出电流表的示数 $ I_2 $;③ 待测电阻器的电阻 $ R_x = $
$\frac{(I_1 - I_2)R_0}{I_2}$
。(用已知量和测量量的符号表示)
答案:
6.

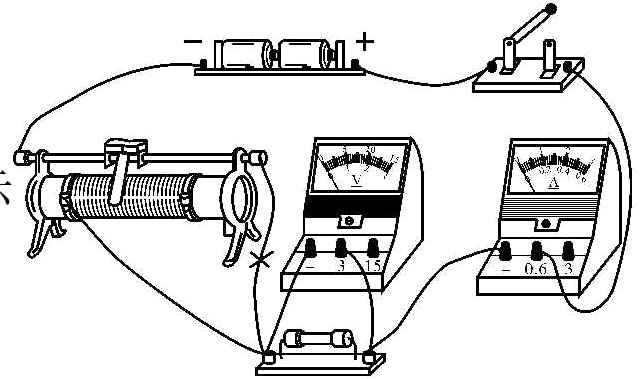

(1)如图所示
(2)待测电阻器断路
(3)如表所示 待测电阻器两端的电压越高,通过它的电流就越大
序号 电压U/V 电流I/A
1 1 0.2
2 1.6 0.3
3 2.3 0.44
(4)5.2
(5)闭合开关S、断开开关$S_1$ $\frac{(I_1 - I_2)R_0}{I_2}$
6.
(1)如图所示
(2)待测电阻器断路
(3)如表所示 待测电阻器两端的电压越高,通过它的电流就越大
序号 电压U/V 电流I/A
1 1 0.2
2 1.6 0.3
3 2.3 0.44
(4)5.2
(5)闭合开关S、断开开关$S_1$ $\frac{(I_1 - I_2)R_0}{I_2}$
