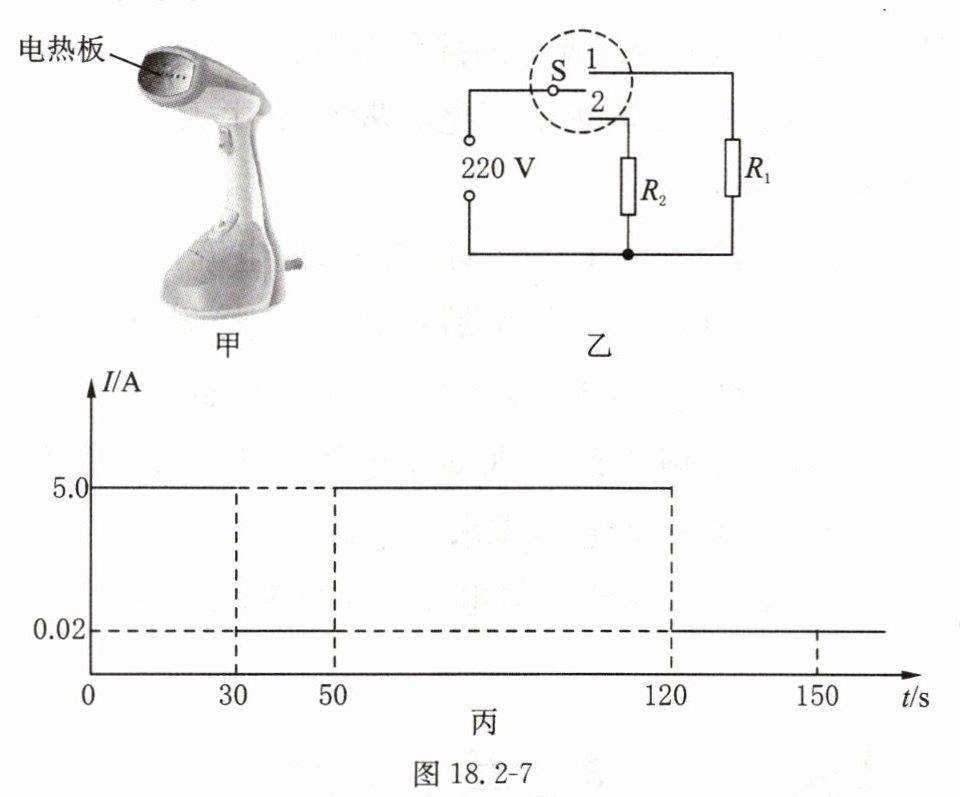

20. 涛涛用图18.2 - 7甲所示的手持挂烫机帮家人熨烫衣物，挂烫机内的水被加热汽化后喷出。图18.2 - 7乙所示为挂烫机内的简化电路，$R_{1}$为加热电阻器，$R_{2}$为限流电阻器，S为自动温控开关。将挂烫机接入电路，开关S接触点1时，前端电热板被加热，电路中的电流为5.0 A；当温度升到130℃时，开关S切换到触点2，挂烫机处于待机状态，电路中的电流为0.02 A；当温度降到100℃时，
开关S又切换到触点1。
(1)求电阻器$R_{1}$的电阻。
(2)求挂烫机待机状态的功率。
(3)

熨

烫衣物的过程中，电路的电流随时间变化的图像如图18.2 - 7丙所示，求挂烫机0～150 s消耗的电能。
(4)请从使用安全或节能的角度为该挂烫机的标签设计一条提示语。

答案： 20.解
(1)当开关S在位置1时，电阻器R₁接入电路，电路中的电流为5.0A
由I=U/R可得，电阻器R₁的电阻R₁=U/I₁=220V/5A=44Ω
(2)当开关S在位置2时，电阻器R₂接入电路，挂烫机处于待机状态，则挂烫机待机状态的功率P待机=UI₂=220V×0.02A=4.4W电阻器
(3)挂烫机加热状态时的功率
P加热=UI₁=220V×5A=1100W
挂烫机0～150s消耗的电能
W=P加热t加热+P待机t待机=1100W×(30s + 70s)+4.4W×(20s + 30s)=110220J
(4)从使用安全或节能的角度，设计的提示语可以为：①通电即加热，请注意防烫；②使用完请及时拔掉插头；③高温蒸汽，请勿对人；④切勿用手触碰电热板；⑤使用时请勿离人；⑥使用时请勿覆盖等。
